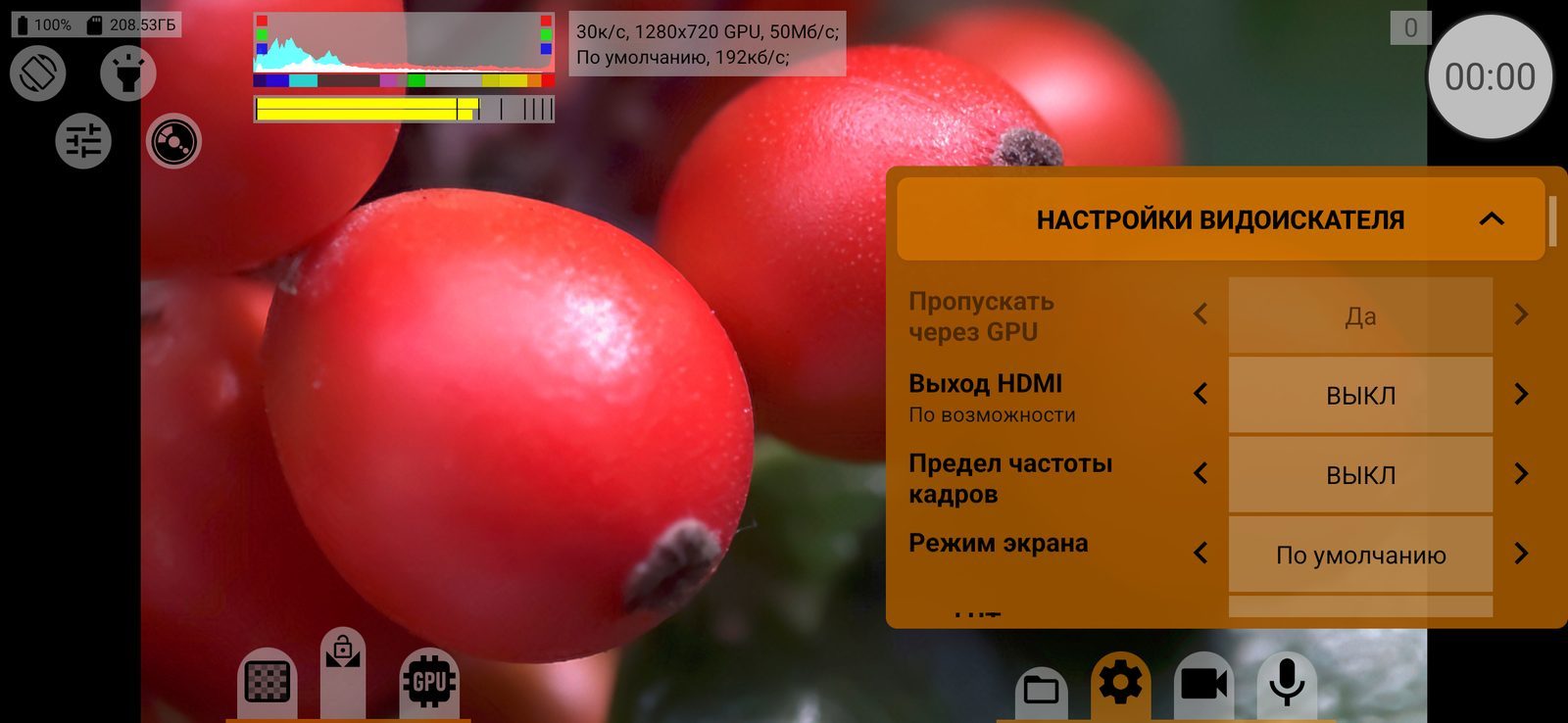

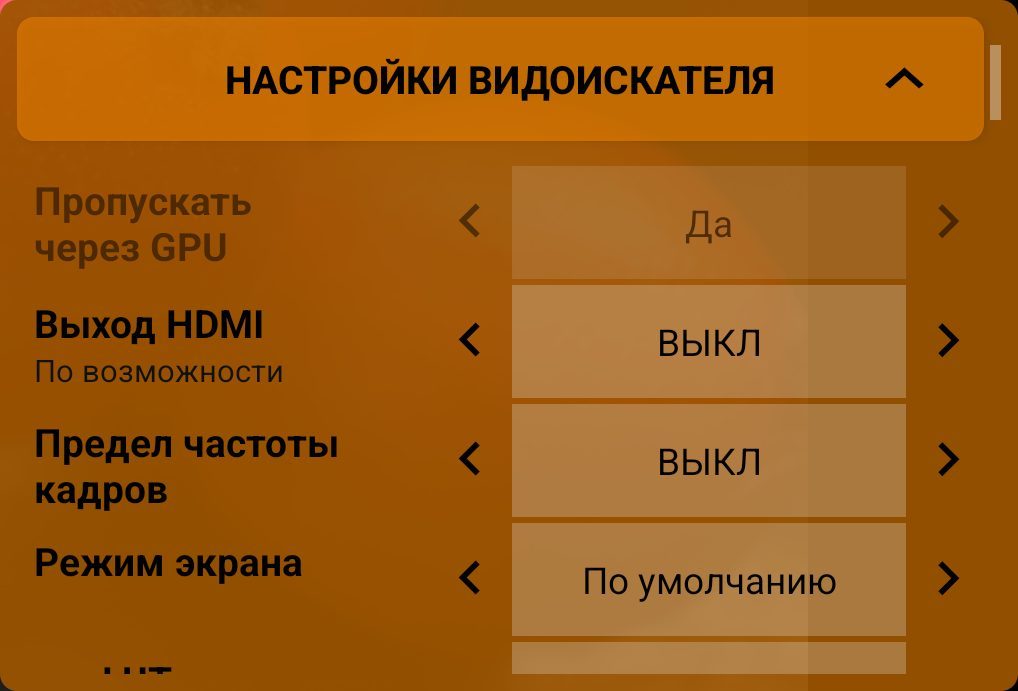

В приложении: шестерёнка (меню настроек) Настройки видоискателя
Настройки видоискателя отвечают за то, что видно на экране телефона и на внешнем HDMI-мониторе: путь изображения, LUT для просмотра, гистограмма, помощники экспозиции и фокуса, кадровые линии и сетки. Записанный файл ни одна из них не меняет: они действуют только на видоискатель.
Большинство инструментов на этой странице рисует графический процессор (GPU). Если видоискатель идёт не через GPU, они неактивны (серые).
Пропускать через GPU
Как рисуется изображение видоискателя.
- Да — изображение идёт через GPU и без записи, и во время записи. Доступны все инструменты этой страницы.
- Нет — изображение идёт напрямую с камеры. LUT, гистограмма, фокус-пикинг, экспо-пикинг, индикаторы EV и кельвинов и Режим экрана недоступны; строка Предел частоты кадров скрыта.
- Выключить во время записи — инструменты GPU работают, пока кадр выстраивается, и выключаются на время записи. В начале и в конце записи сессия камеры ненадолго перезапускается.
По умолчанию: Да на Android 11 и новее, Нет на более старых.
Если в меню видео выбрана запись через GPU, строка закреплена в положении Да и неактивна.
Выход HDMI
Выводит видоискатель на внешний дисплей, подключённый по HDMI или USB-C: ВЫКЛ / ВКЛ. Кадровые линии и сетка тоже выводятся на монитор. По умолчанию: ВЫКЛ.
На монитор идёт картинка видоискателя с инструментами контроля. Чистая картинка для внешнего рекордера — строка Выход HDMI в меню видео; пока она включена, эта строка не действует.
Предел частоты кадров
Ограничивает, как часто перерисовывается видоискатель: ВЫКЛ, 12, 24, 25, 30, 48, 50 или 60 к/с. Меньший предел снимает нагрузку с телефона в тяжёлых режимах; запись идёт с полной частотой кадров. По умолчанию: ВЫКЛ.
Чтобы не превысить предел, видоискатель пропускает целые кадры камеры, поэтому фактическая частота может быть ниже: при камере на 30 к/с предел 25 к/с даёт 15 к/с. Строка видна, только когда видоискатель идёт через GPU.

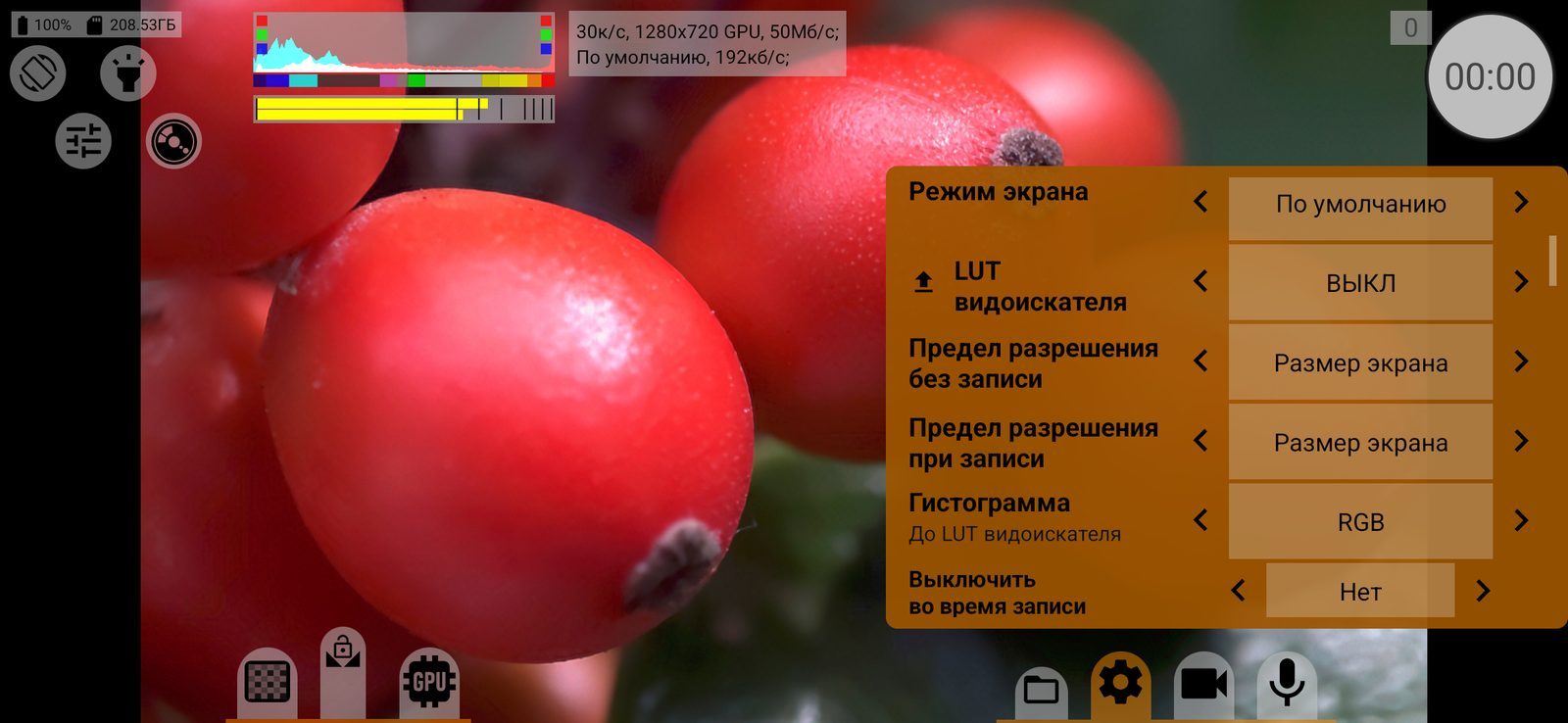

Режим экрана
Как видоискатель выводится на экран:
- По умолчанию — обычный режим экрана;

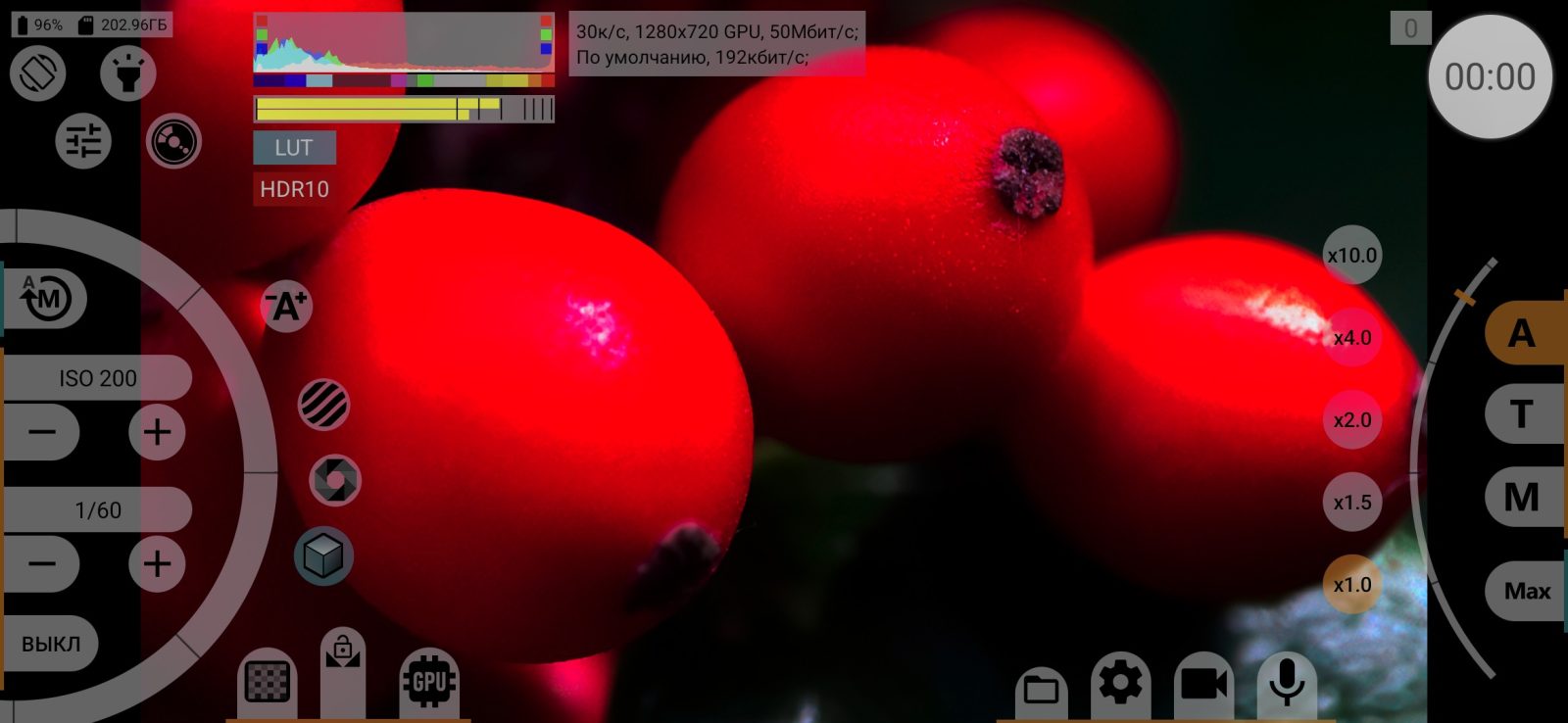

- HDR10 — вывод в HDR10, если его поддерживает экран телефона или HDMI-монитор;

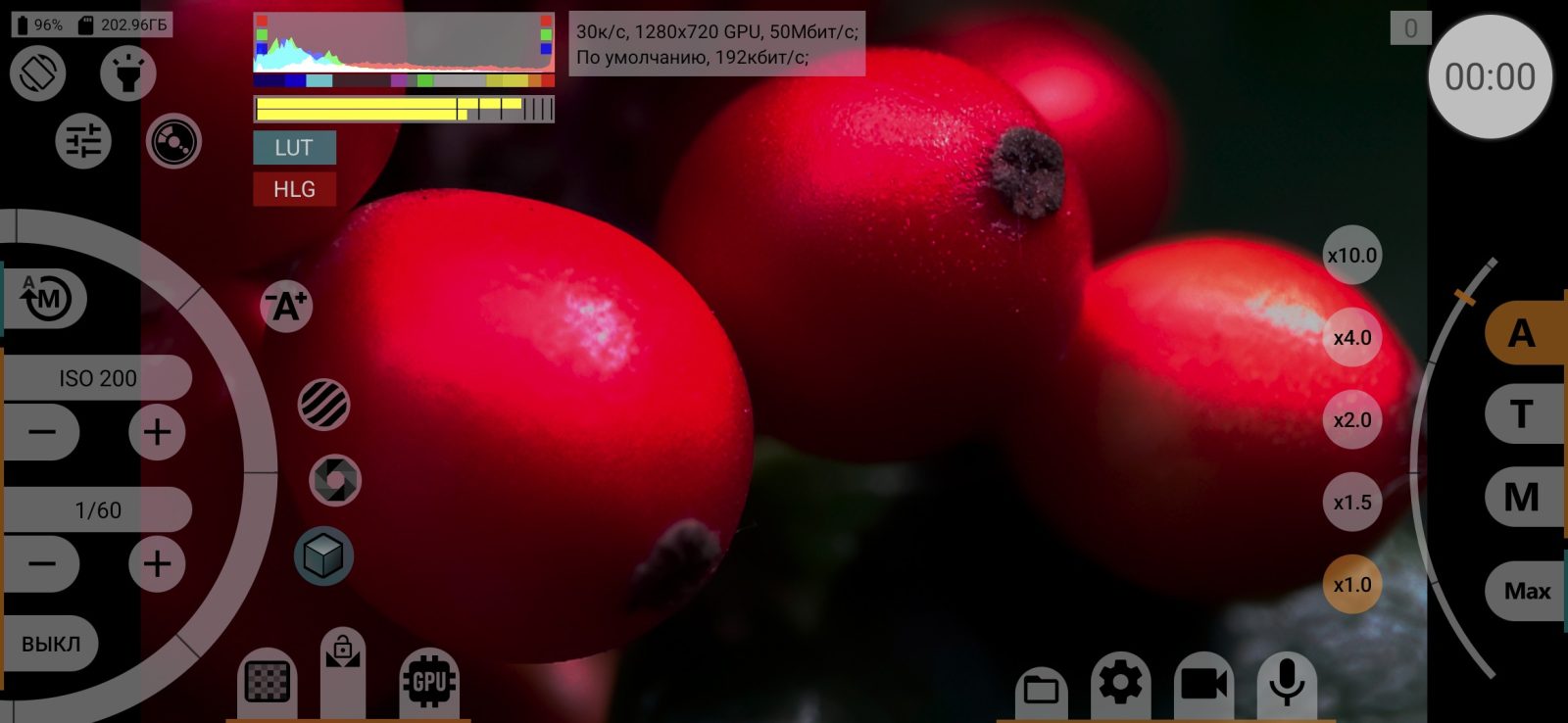

- HLG — вывод в HLG, если поддерживается. До Android 14 он изображается через PQ и показан как ~HLG (конвертация PQ);

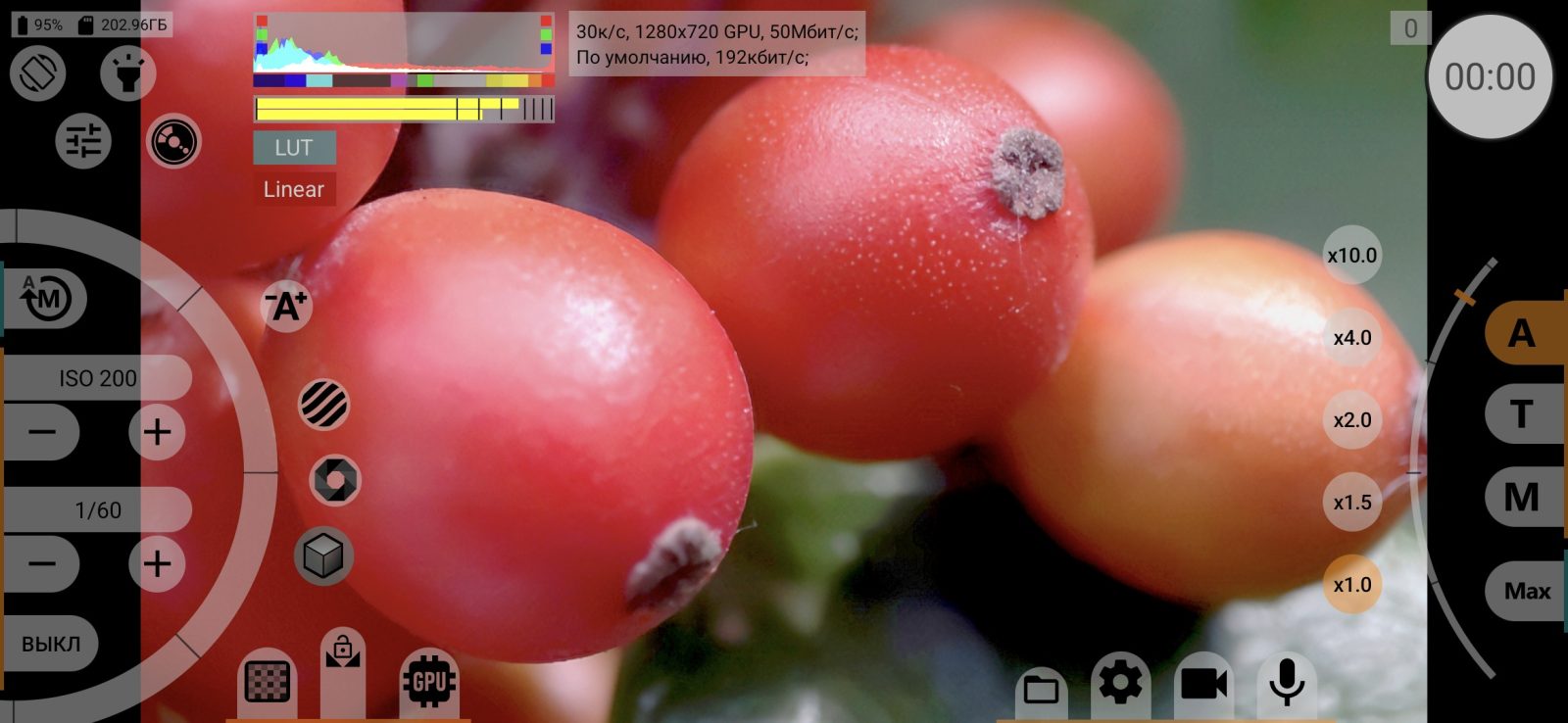

- Linear sRGB — линейный sRGB.
Режимы, которые экран не поддерживает, пропускаются. Пока включён HDR-режим, на экране виден значок HDR10 / HLG / Linear. Настройка хранится отдельно для каждой камеры. По умолчанию: По умолчанию.
Недоступна без GPU и при записи RAW. Строка скрыта, если телефон не поддерживает цветовые режимы экрана.

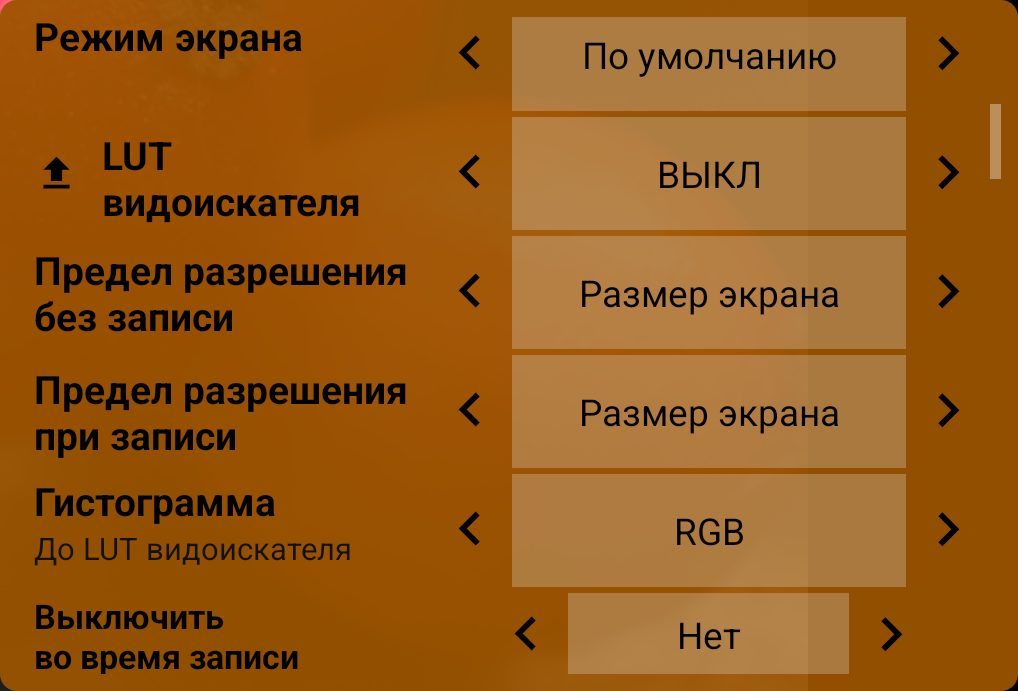

LUT видоискателя

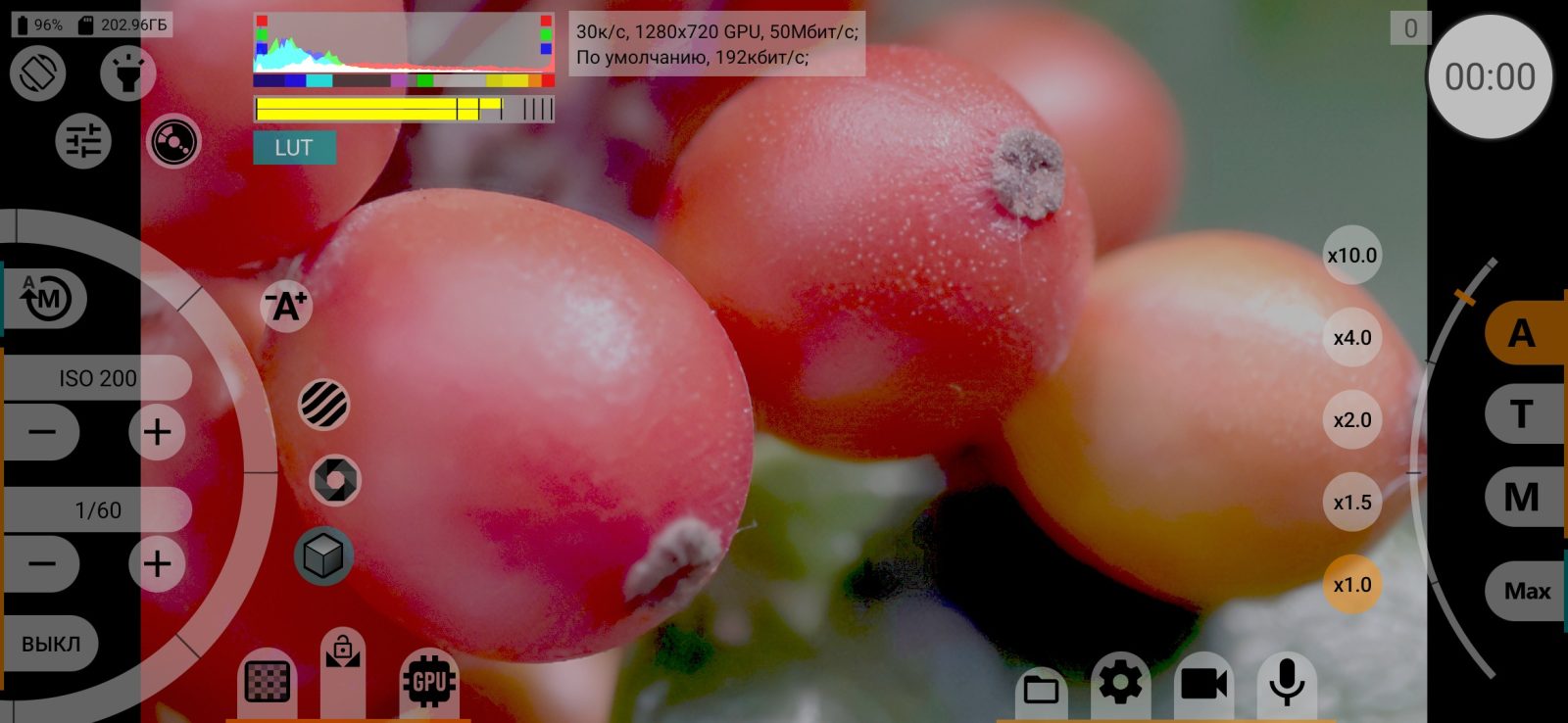

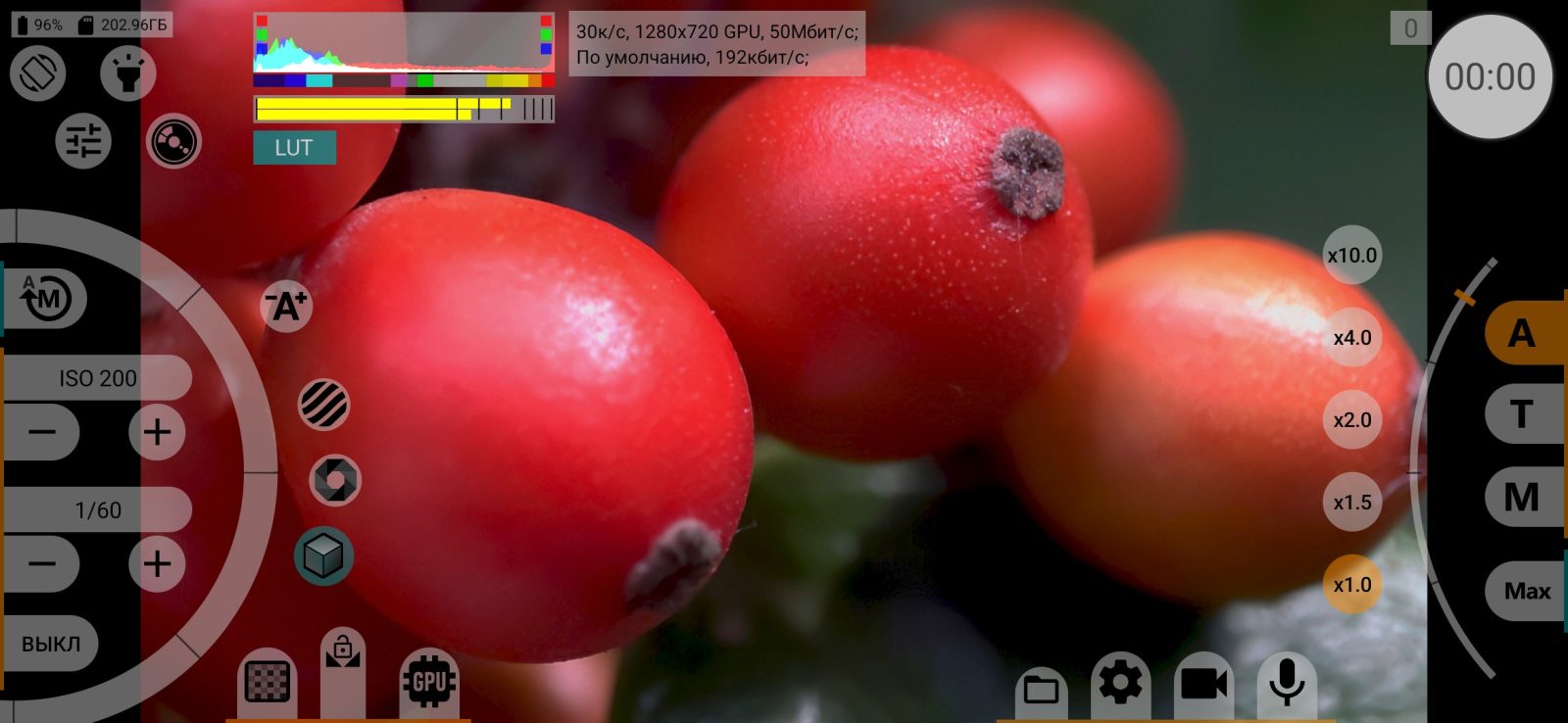

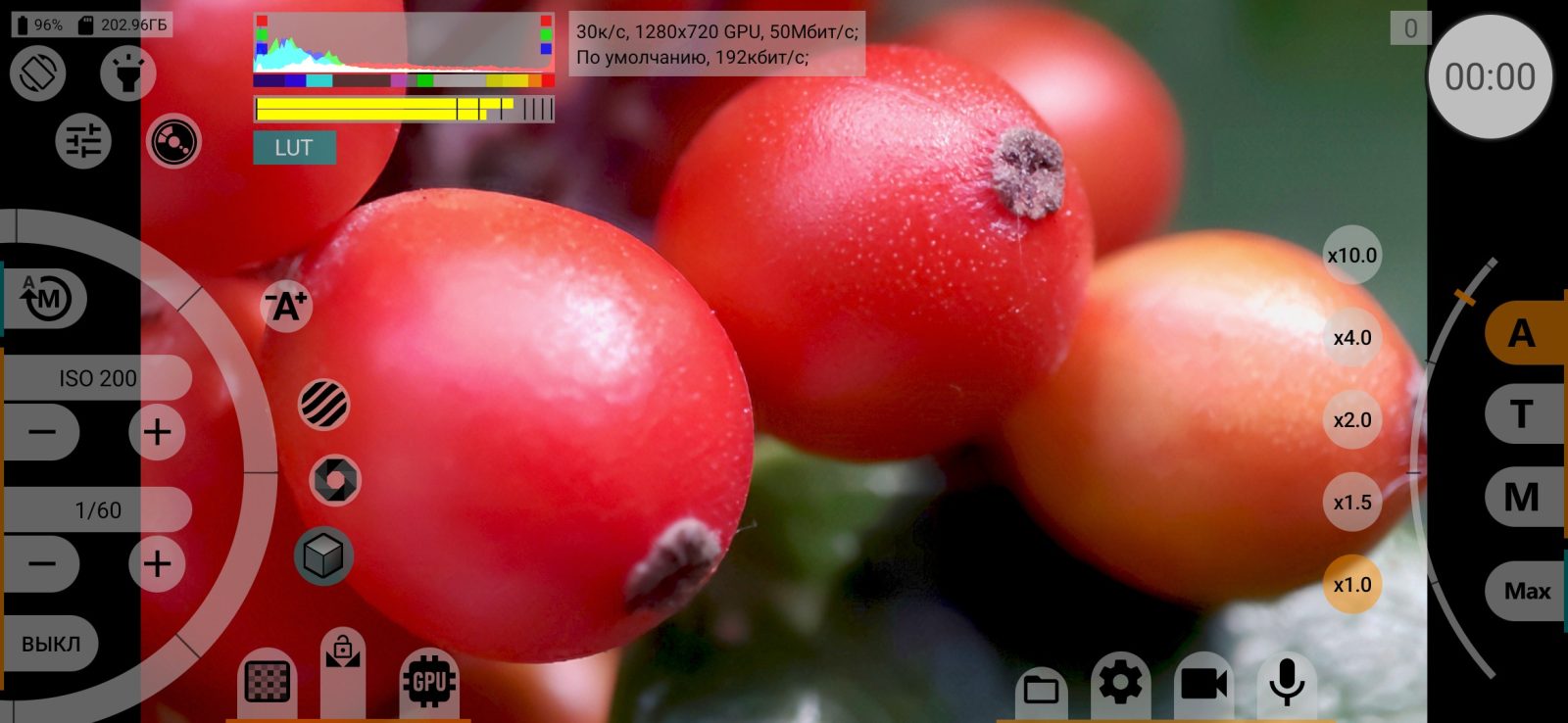

LUT для просмотра: показывает лог-, плоскую или линейную картинку в стандарте отображения, чтобы при съёмке в лог можно было оценить изображение. Значения: ВЫКЛ, Rec.709, Гамма 2.2, Гамма 2.4, sRGB, PQ, HLG. Хранится отдельно для каждой камеры. По умолчанию: ВЫКЛ.
LUT применяется, только когда это имеет смысл (отсюда подпись По возможности): выбран лог-, плоский или линейный профиль (или HLG/PQ), и видоискатель идёт через GPU. Когда LUT действует, на экране появляется кнопка LUT:
- касание выключает и включает LUT;

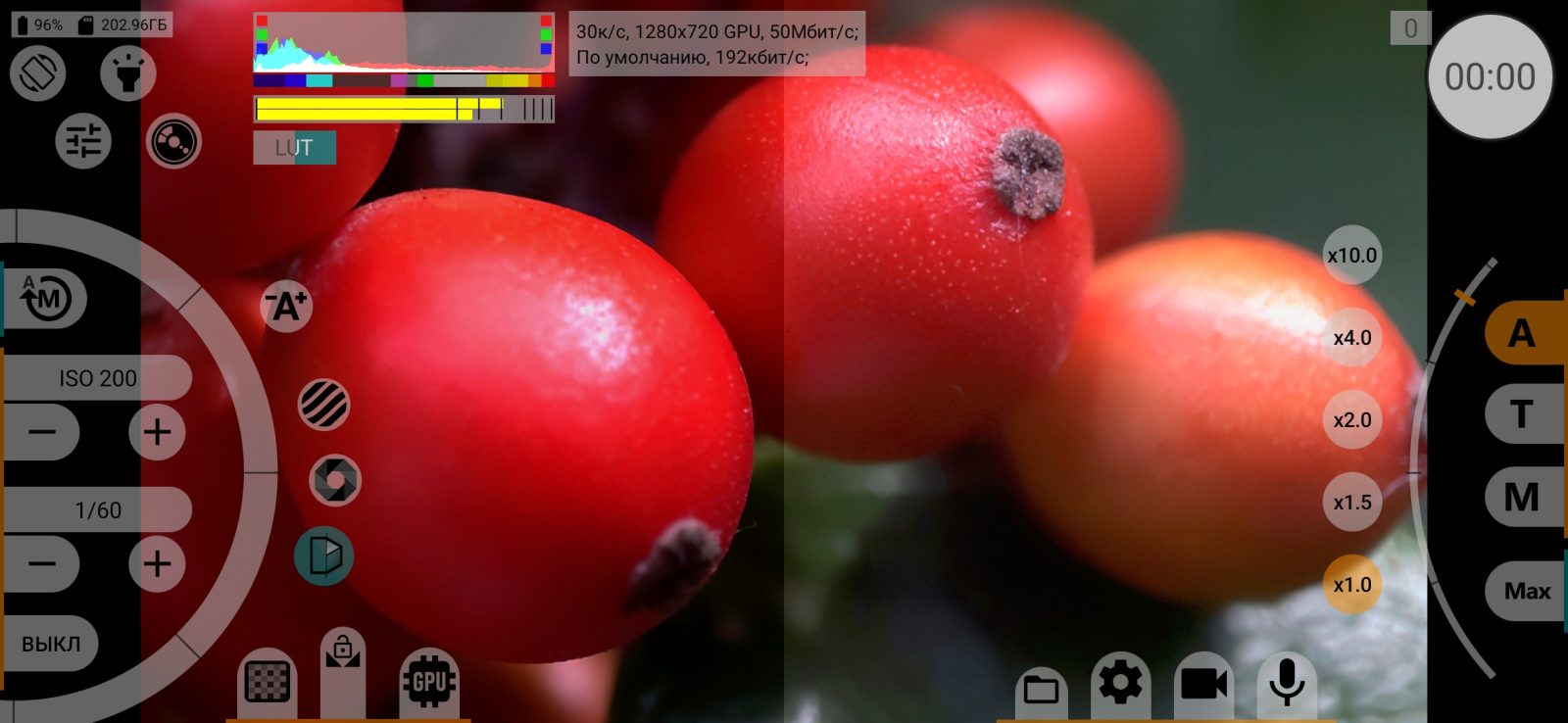

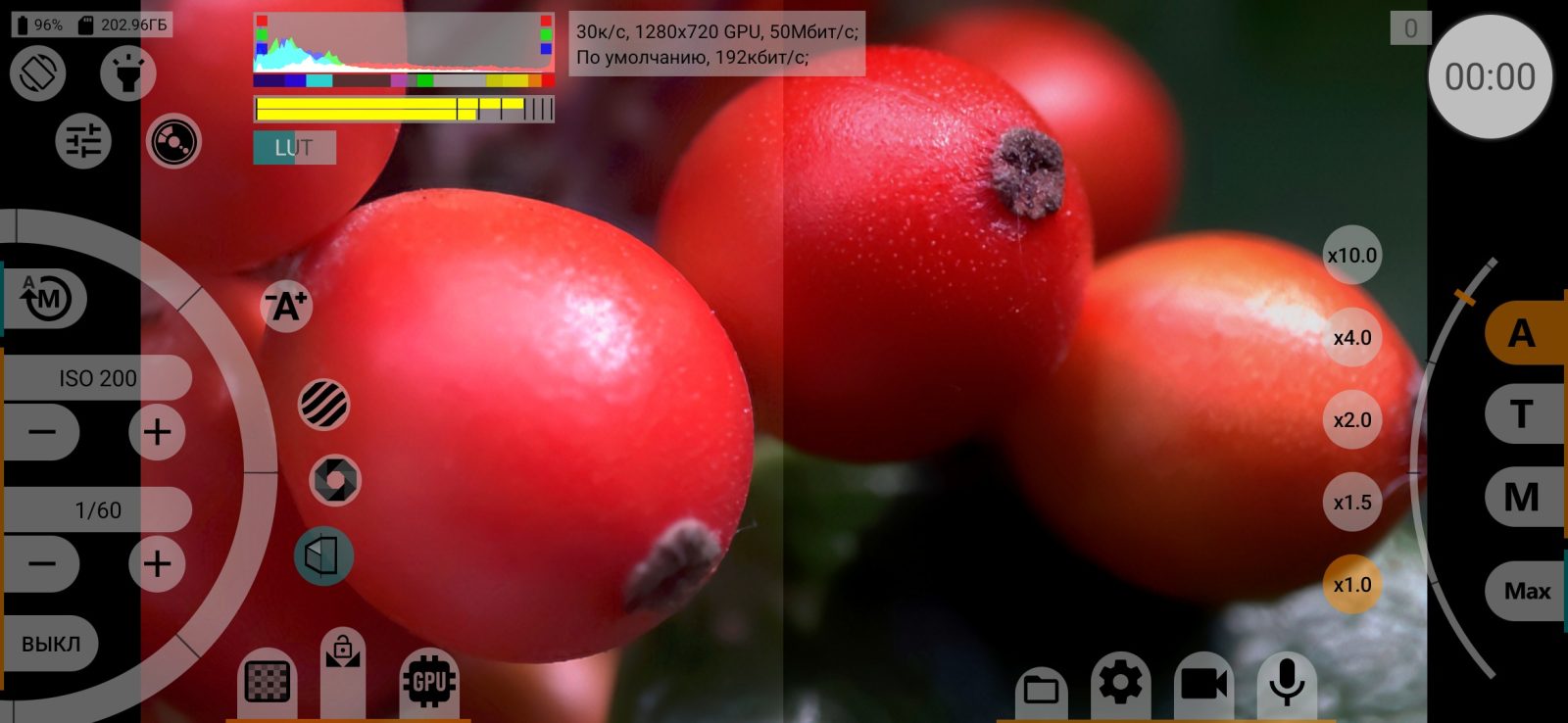

- долгое нажатие добавляет просмотр по половинам кадра: LUT только на левой или только на правой половине — для сравнения с исходником.
Кнопка скачивания рядом со строкой сохраняет LUT в файл .cube для монтажной программы: выберите входной и выходной профили, размер куба (17, 33 или 64) и место сохранения.
Недоступен без GPU, при записи RAW и когда Режим экрана — HLG на Android 13 и более ранних.
Предел разрешения без записи
Наибольшее разрешение изображения видоискателя, пока запись не идёт. Значения: ВЫКЛ, Размер экрана, 180p, 360p, 540p, 720p, 1080p, 1440p, 2160p, Размер видео, Максимум.
Чем ниже разрешение, тем меньше нагрузка на телефон; запись не меняется. При работе через GPU значение ВЫКЛ выключает изображение видоискателя совсем. По умолчанию: 1080p или Размер экрана, если экран меньше.
Предел разрешения при записи
Тот же предел, но во время записи. Его стоит снижать в тяжёлых режимах (высокая частота кадров, большой битрейт), где видоискатель отнимает ресурсы телефона у записи.
Гистограмма
Гистограмма изображения, измеренная до LUT видоискателя (До LUT видоискателя).
- Яркостная — только яркость;
- RGB — красный, зелёный и синий по отдельности;
- Яркостная макс. — каждый уровень яркости, который есть в кадре, рисуется на полную высоту: видно, какие уровни вообще присутствуют, независимо от числа пикселей;

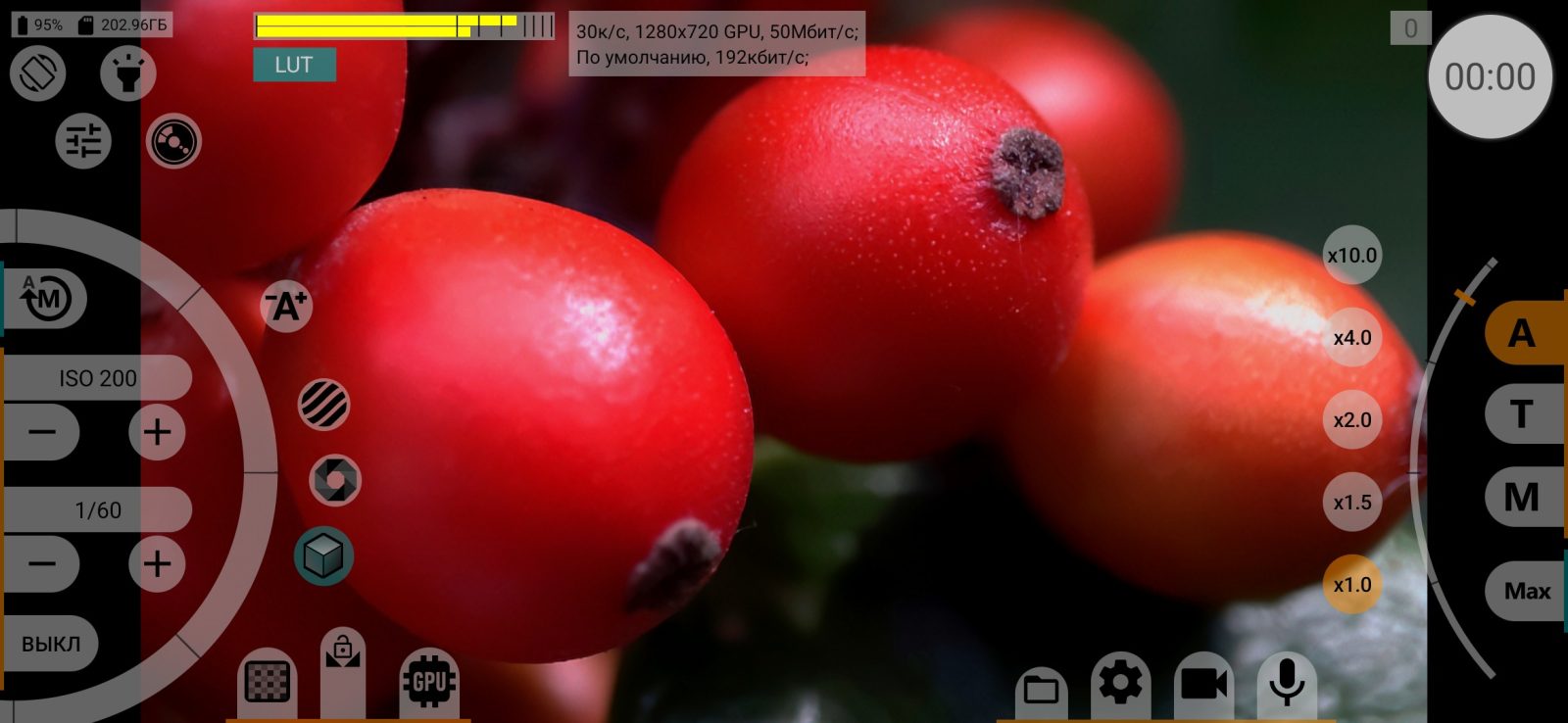

- ВЫКЛ.
Касание гистограммы на экране переключает типы по кругу. На ней отмечены пределы экспо-пикинга. По умолчанию: RGB на Android 11 и новее.

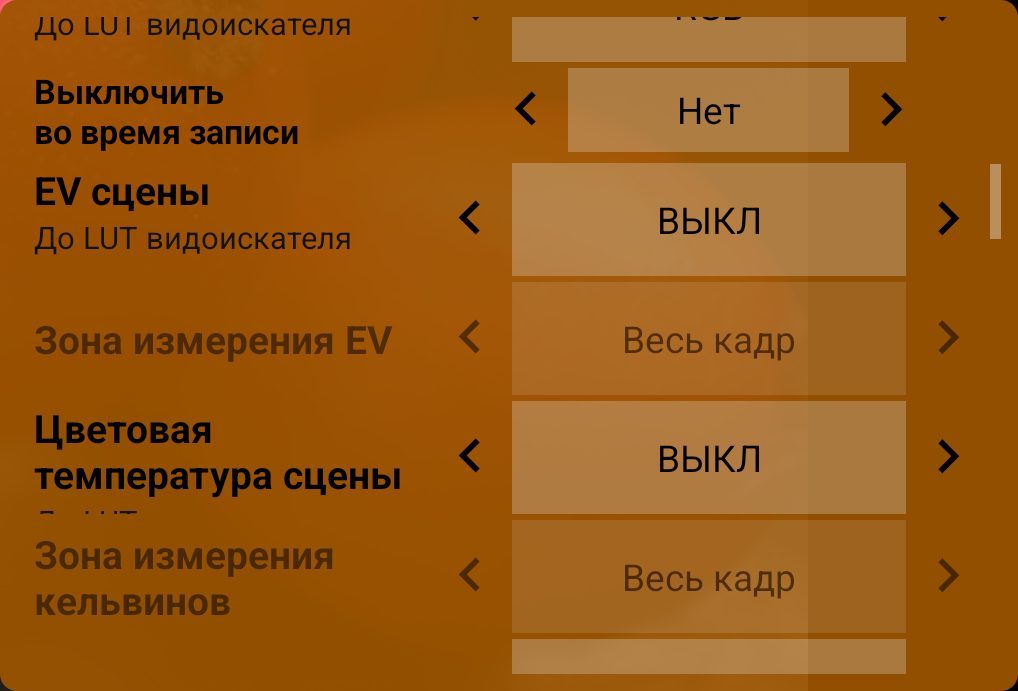

Выключить во время записи
Строка под гистограммой: Да — гистограмма скрывается на время записи, Нет — остаётся на экране. По умолчанию: Нет.

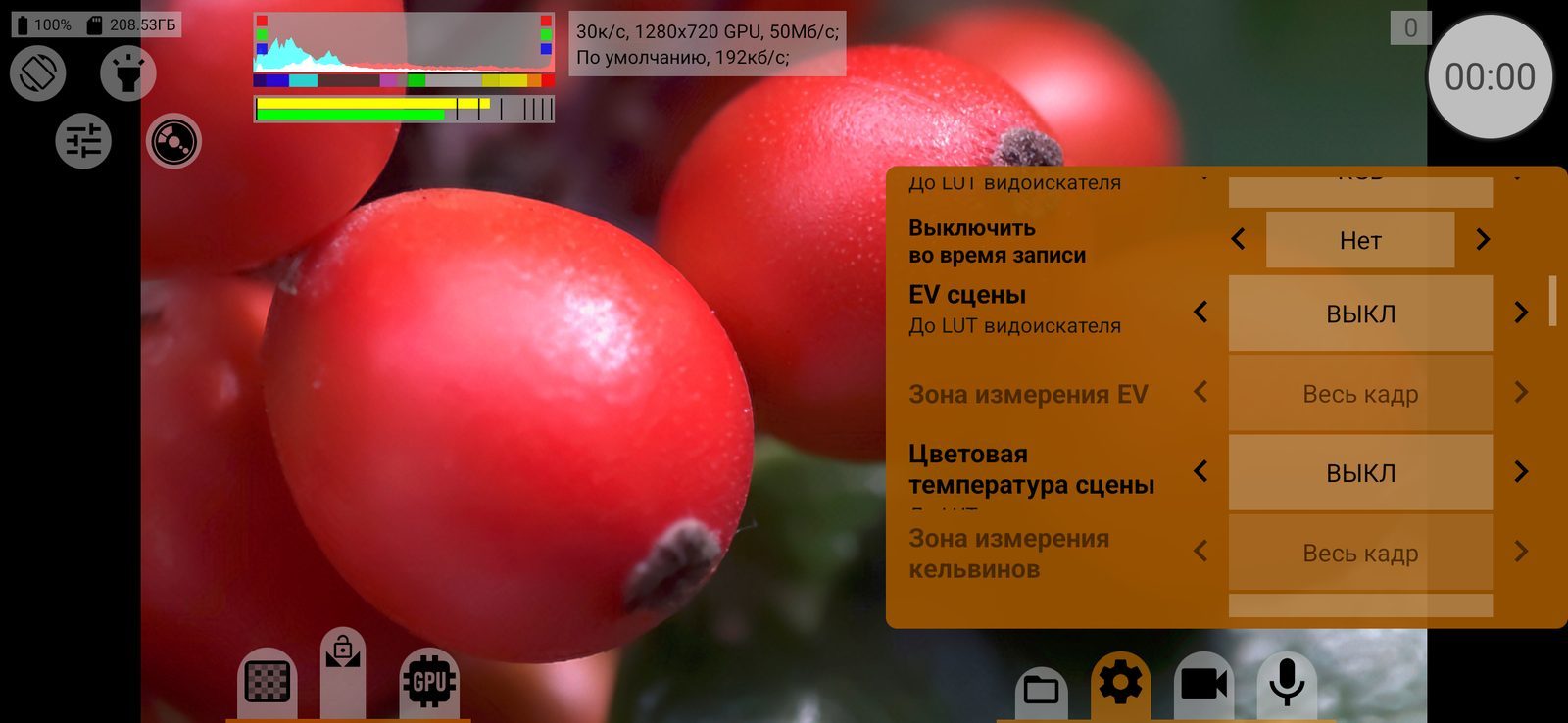

EV сцены
Индикатор того, насколько сцена светлее или темнее средне-серого, в ступенях EV (от −4 до примерно +2,5 EV), измерение до LUT видоискателя. ВЫКЛ / ВКЛ / Выключить во время записи. По умолчанию: ВЫКЛ.
Зона измерения EV
По какой части кадра измеряется EV: Весь кадр, центральные 2/3 или центральная 1/3.
Цветовая температура сцены

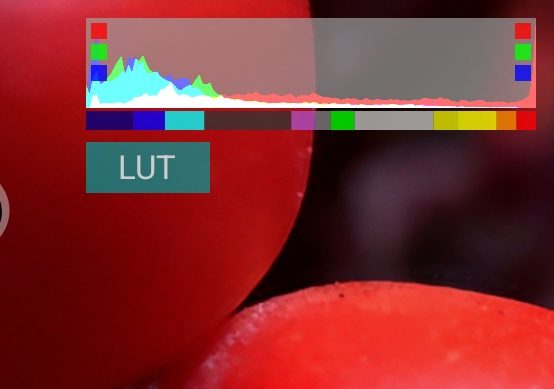

Оценка цветовой температуры сцены в кельвинах по среднему цвету измеряемой зоны, до LUT видоискателя. ВЫКЛ / ВКЛ / Выключить во время записи. По умолчанию: ВЫКЛ.

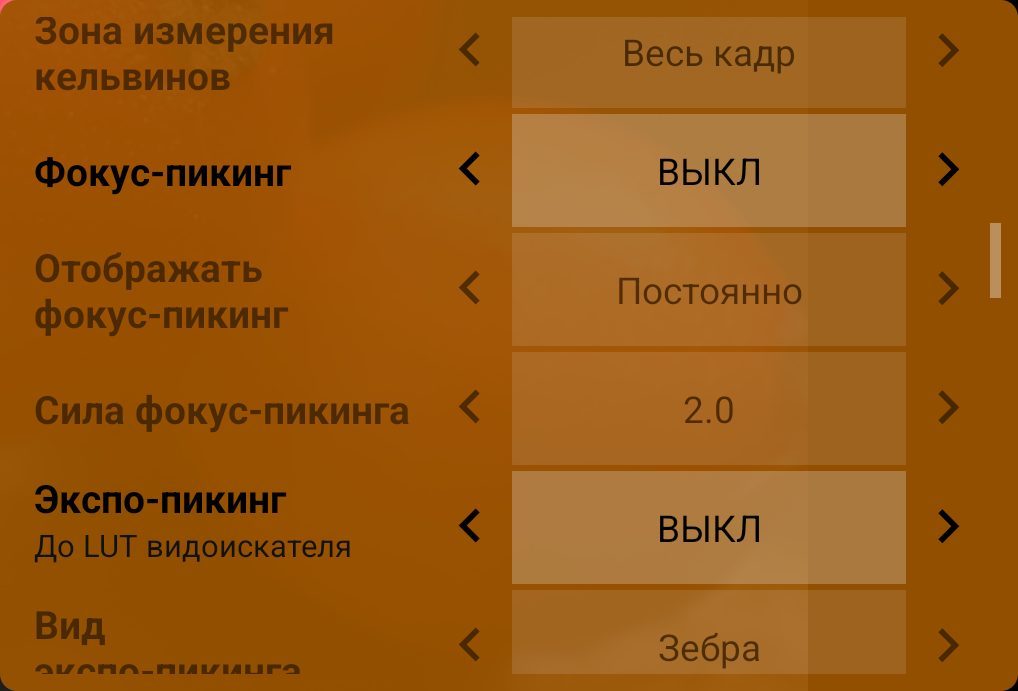

Зона измерения кельвинов
По какой части кадра измеряется цветовая температура: Весь кадр, 2/3 или 1/3 — как у EV.

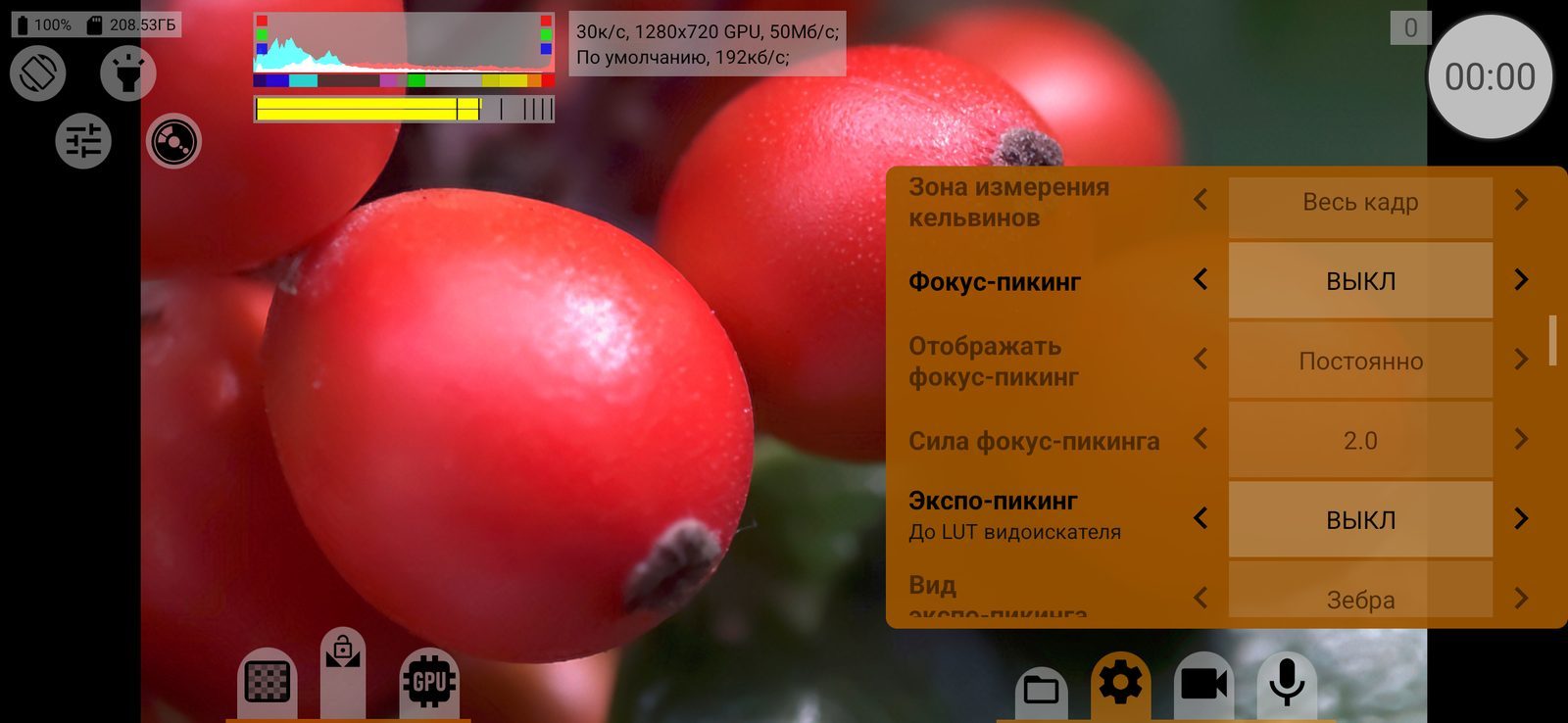

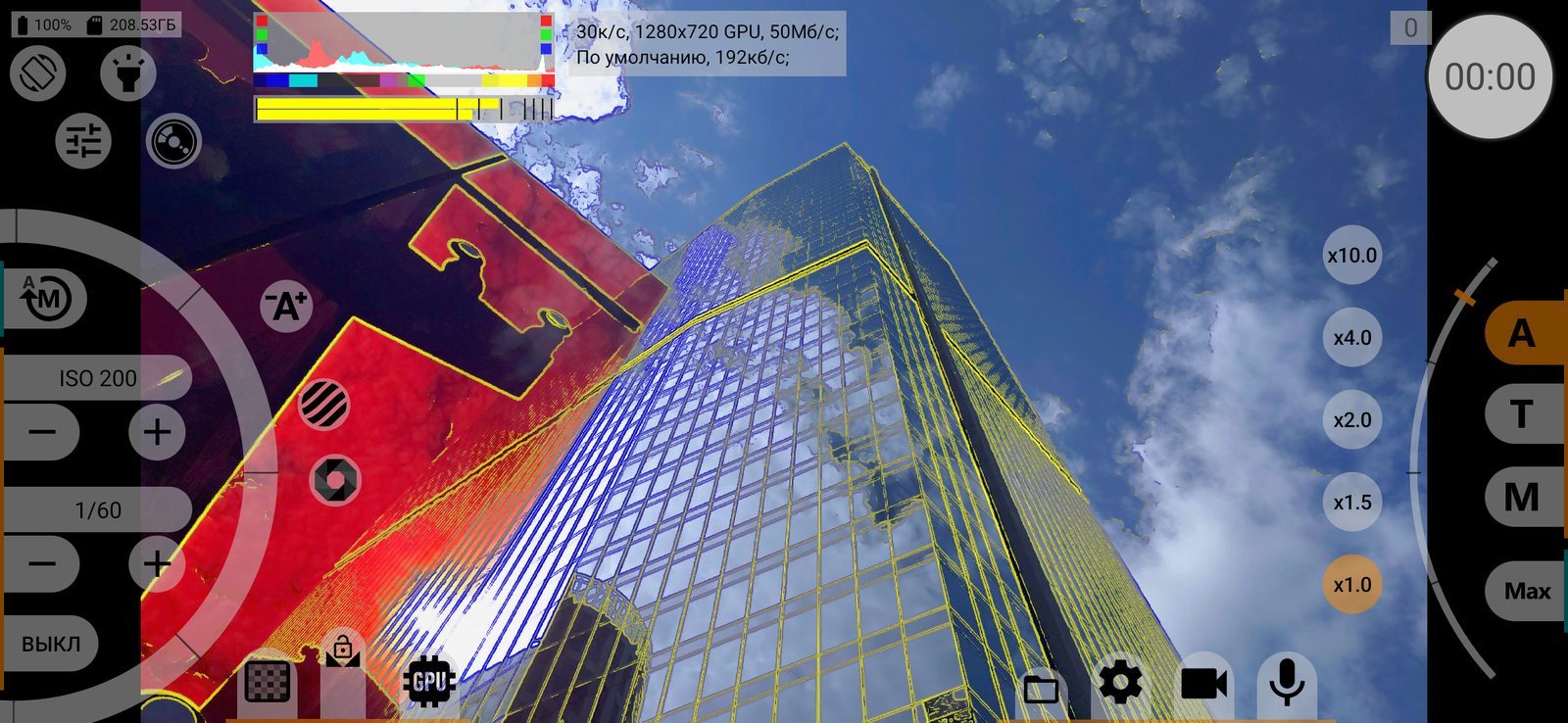

Фокус-пикинг
Подсвечивает резкие контуры в видоискателе — помощник ручной фокусировки. ВЫКЛ / ВКЛ / Выключить во время записи. По умолчанию: ВЫКЛ. Подсветка видна только в видоискателе и никогда не попадает в запись.
Отображать фокус-пикинг
Когда показывается подсветка:
- При касании колеса фокуса — только пока палец на колесе фокуса (или нажата аппаратная клавиша фокуса);
- Постоянно — всё время.
По умолчанию: При касании колеса фокуса.

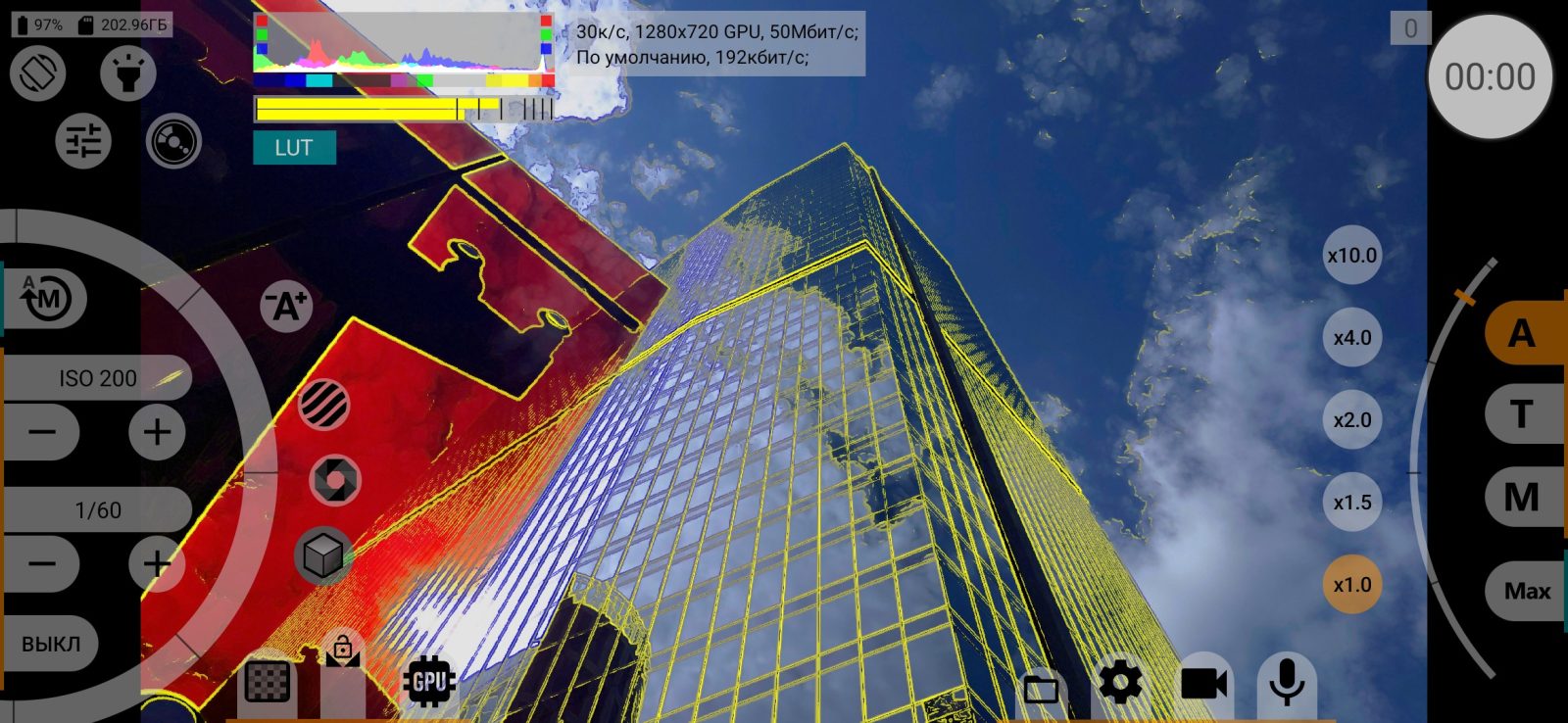

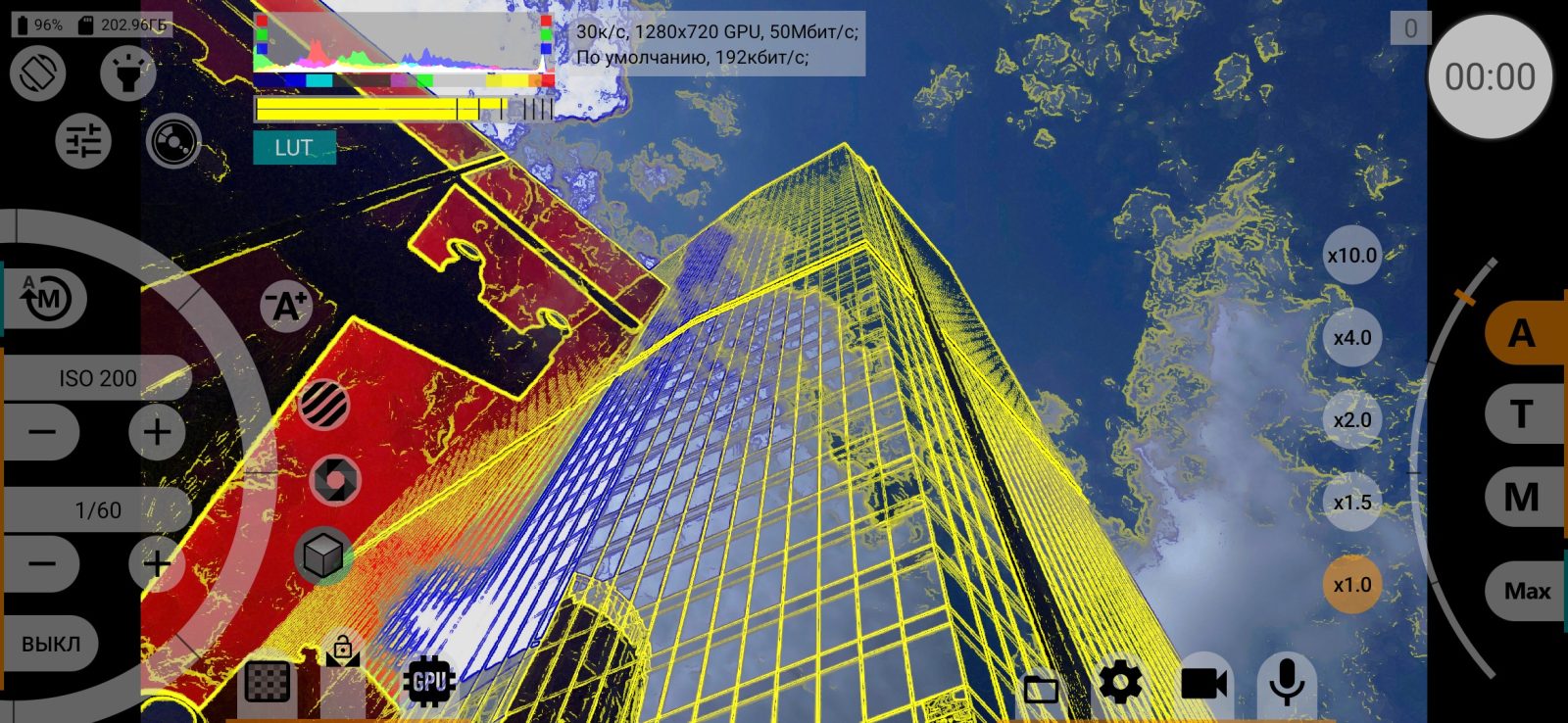

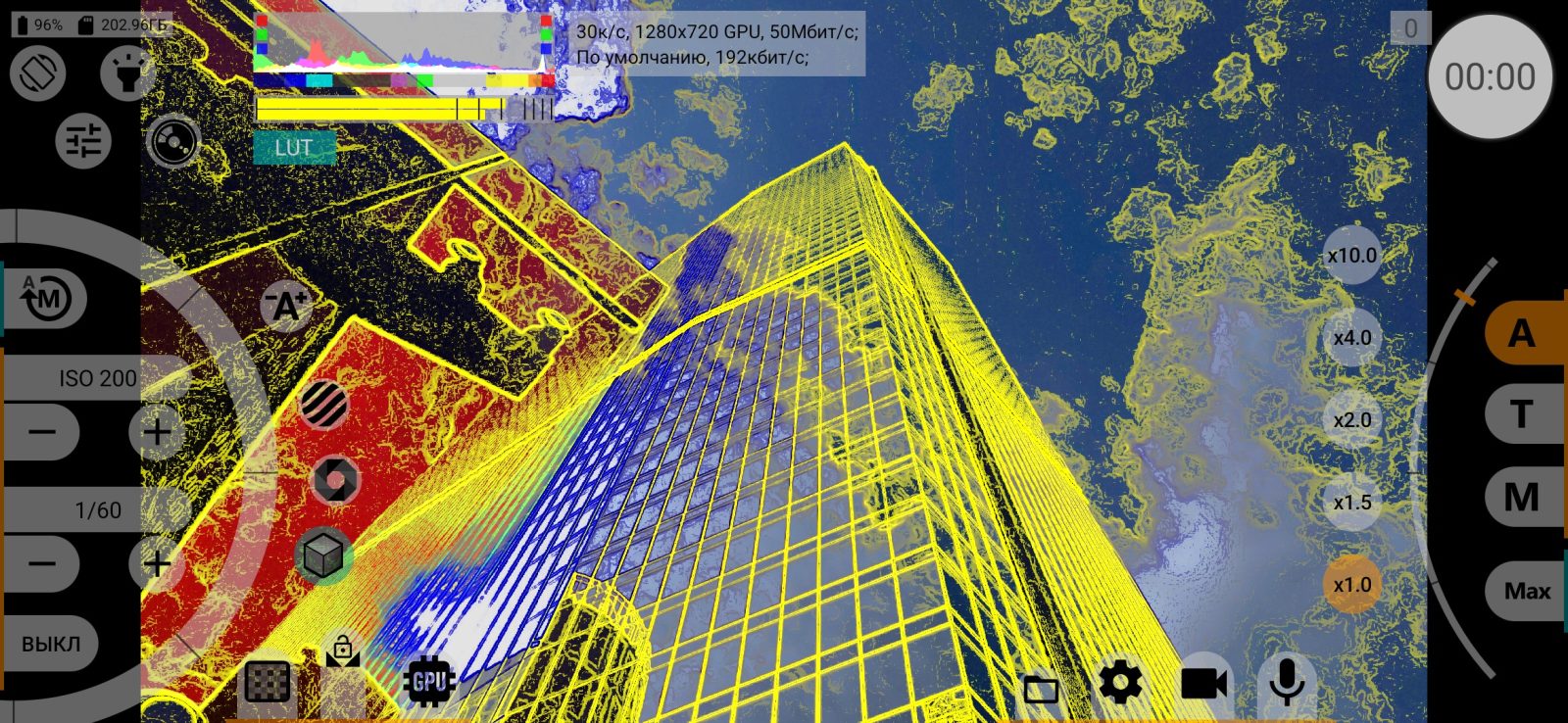

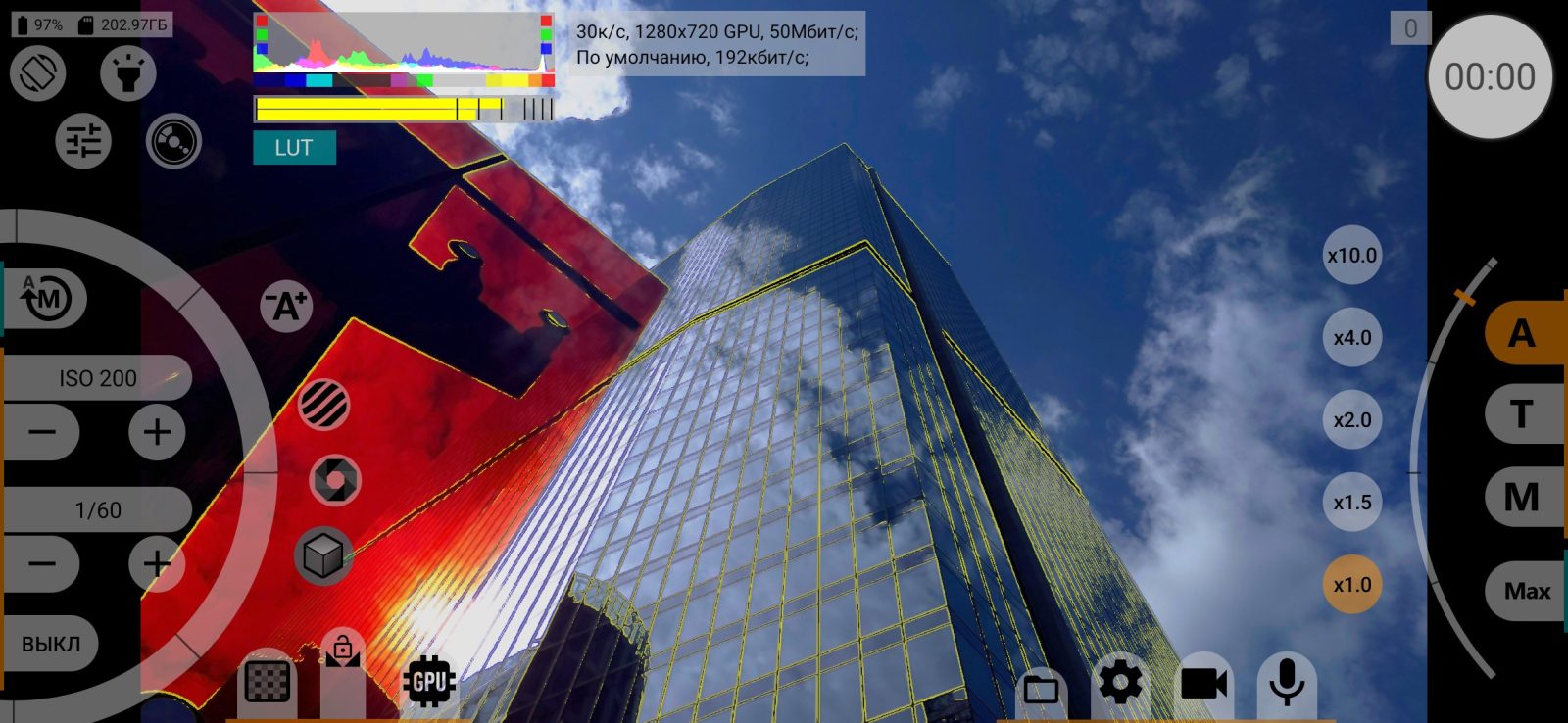

Сила фокус-пикинга
Насколько сильно подсвечиваются контуры: от 0,75 до 10. Чем больше значение, тем больше изображения подсвечено. По умолчанию: 2,0.

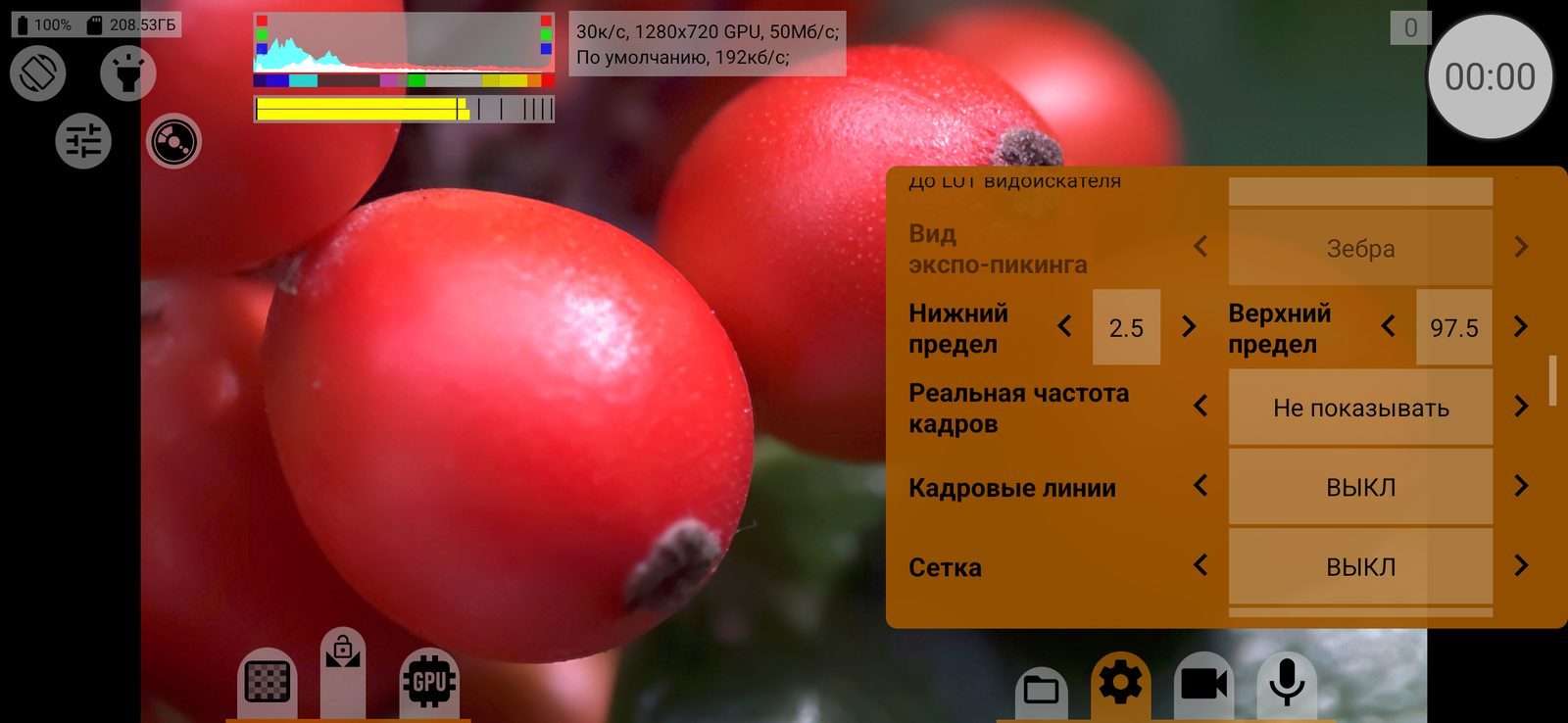

Экспо-пикинг
Экспо-пикинг отмечает пересвеченные и недоэкспонированные участки (зеброй или ложными цветами), пока палец на колесе ISO, и убирает отметки, когда палец отпущен: ВЫКЛ / При касании колеса ISO. По умолчанию: ВЫКЛ.
Чтобы зебра или ложные цвета были на экране постоянно, используйте кнопки зебры и ложных цветов в управлении экспозицией — они работают независимо от этой строки.

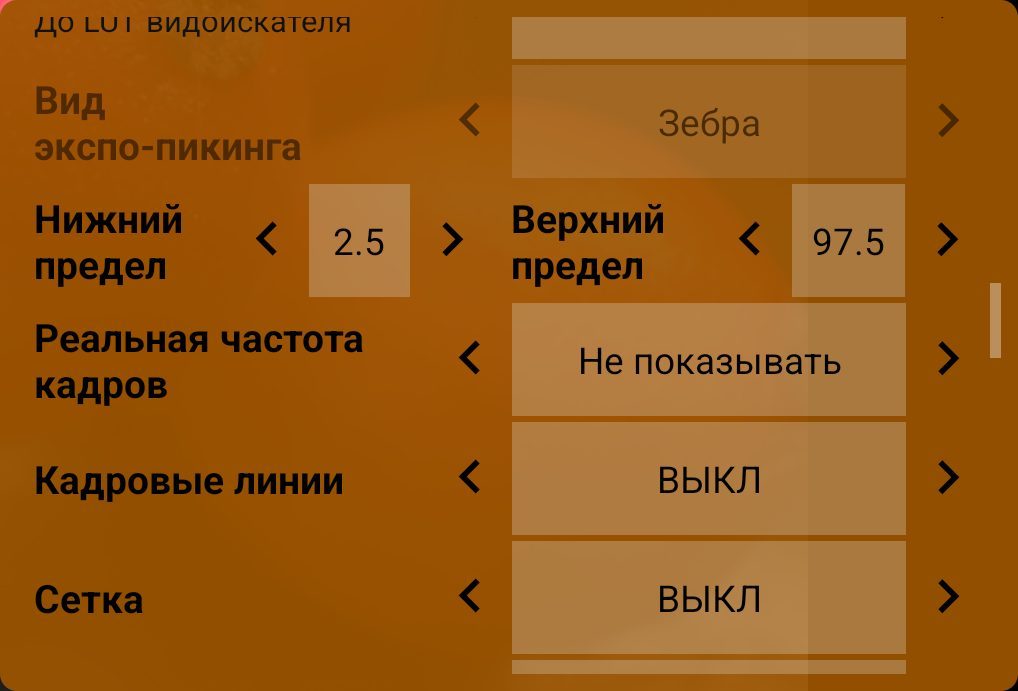

Вид экспо-пикинга
- Зебра — диагональная штриховка: тёмно-красная выше верхнего предела, светло-голубая ниже нижнего;
- Спектрозонирование — яркость между пределами раскрашивается шкалой цветов: от тёмно-синего в тенях через серый и зелёный около середины к жёлтому, оранжевому и красному у верхнего предела.
По умолчанию: Зебра.
Нижний предел
Нижний предел в процентах уровня сигнала: участки темнее него отмечаются как недоэкспонированные. От −7 до 49,5 с шагом 0,5. По умолчанию: 2,5.
Верхний предел
Верхний предел: участки светлее него отмечаются как пересвеченные. От 50 до 109 с шагом 0,5. По умолчанию: 97,5.
Оба предела действуют и на зебру, и на ложные цвета и отмечены на гистограмме.
Реальная частота кадров
Показывает частоту кадров, которую камера выдаёт на самом деле, по меткам времени кадров самой камеры: Показывать / Не показывать. По нему видно, успевает ли телефон за выбранной частотой. Работает и без GPU.

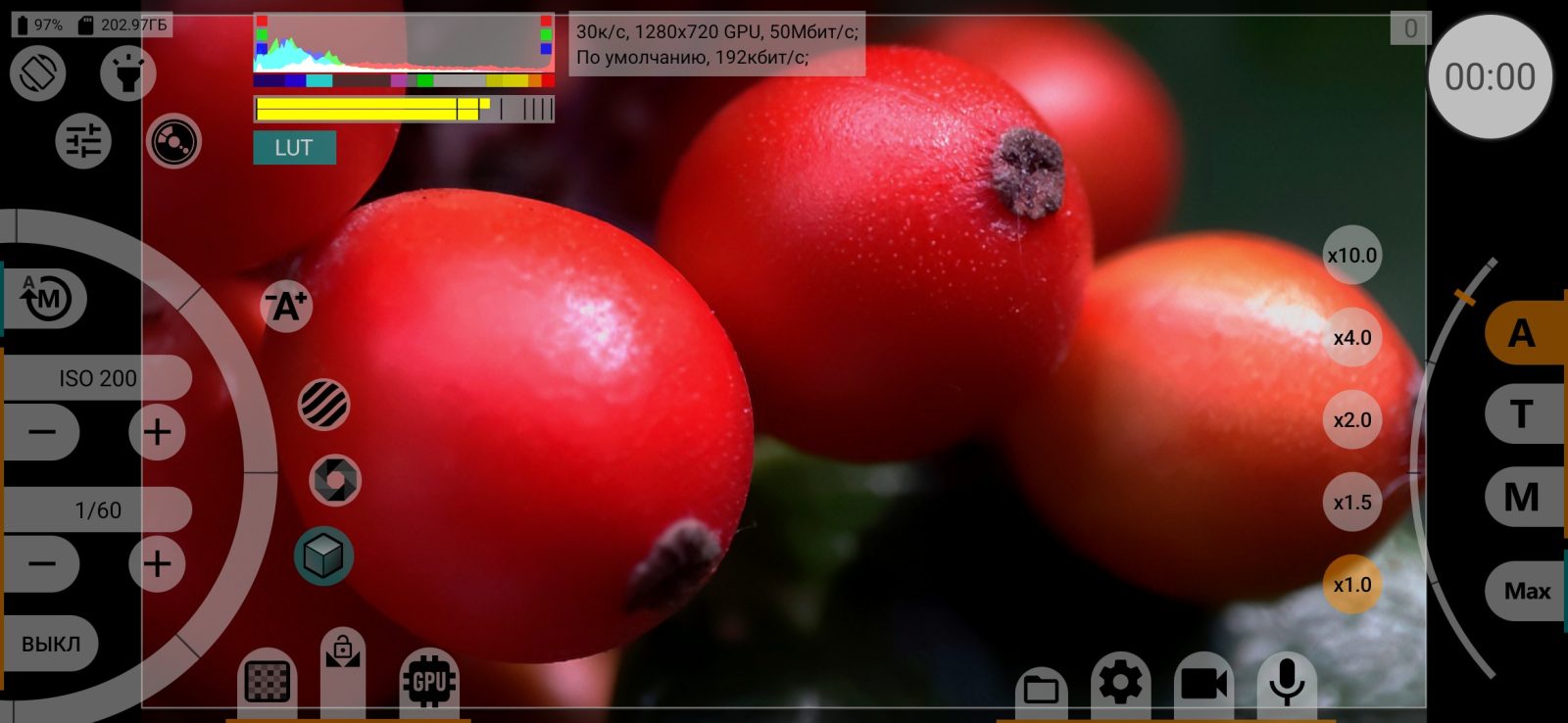

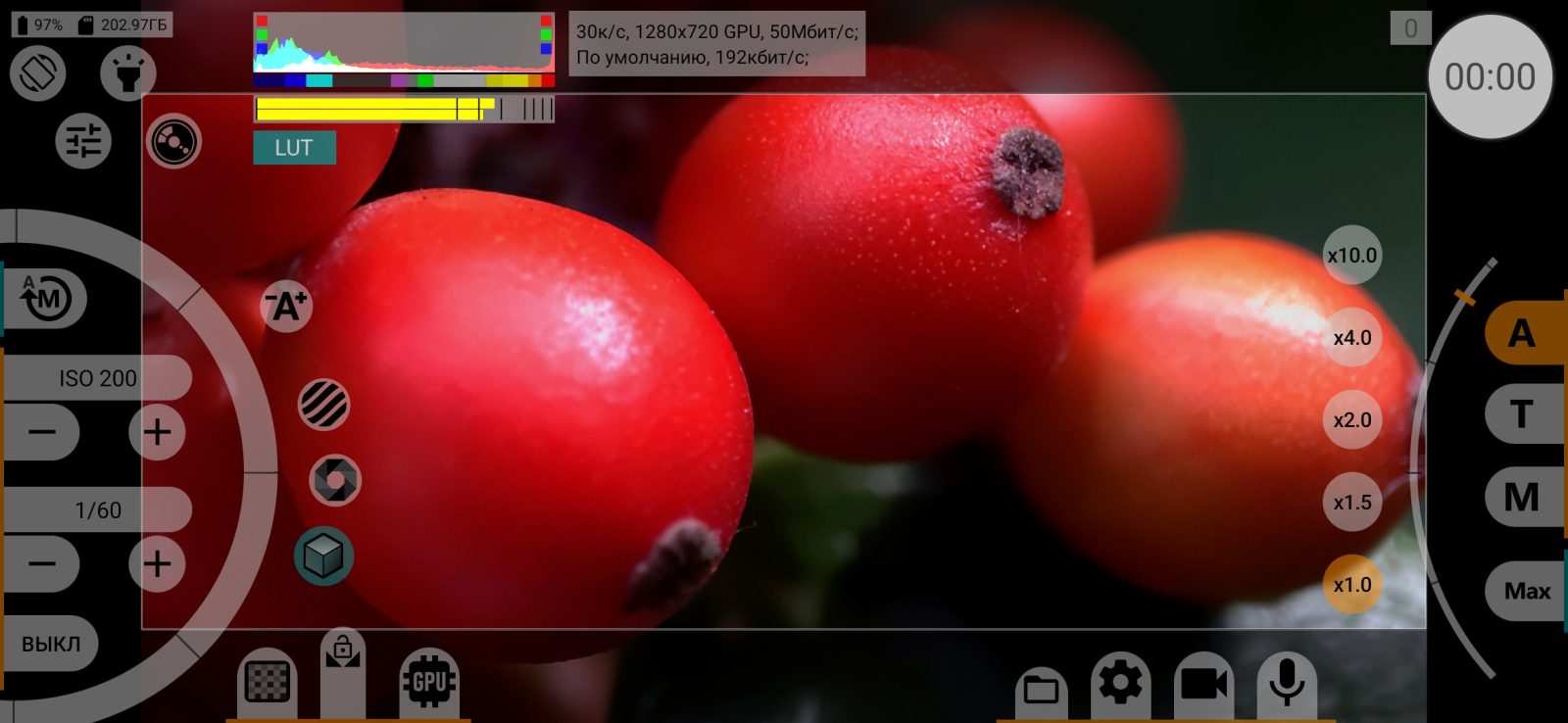

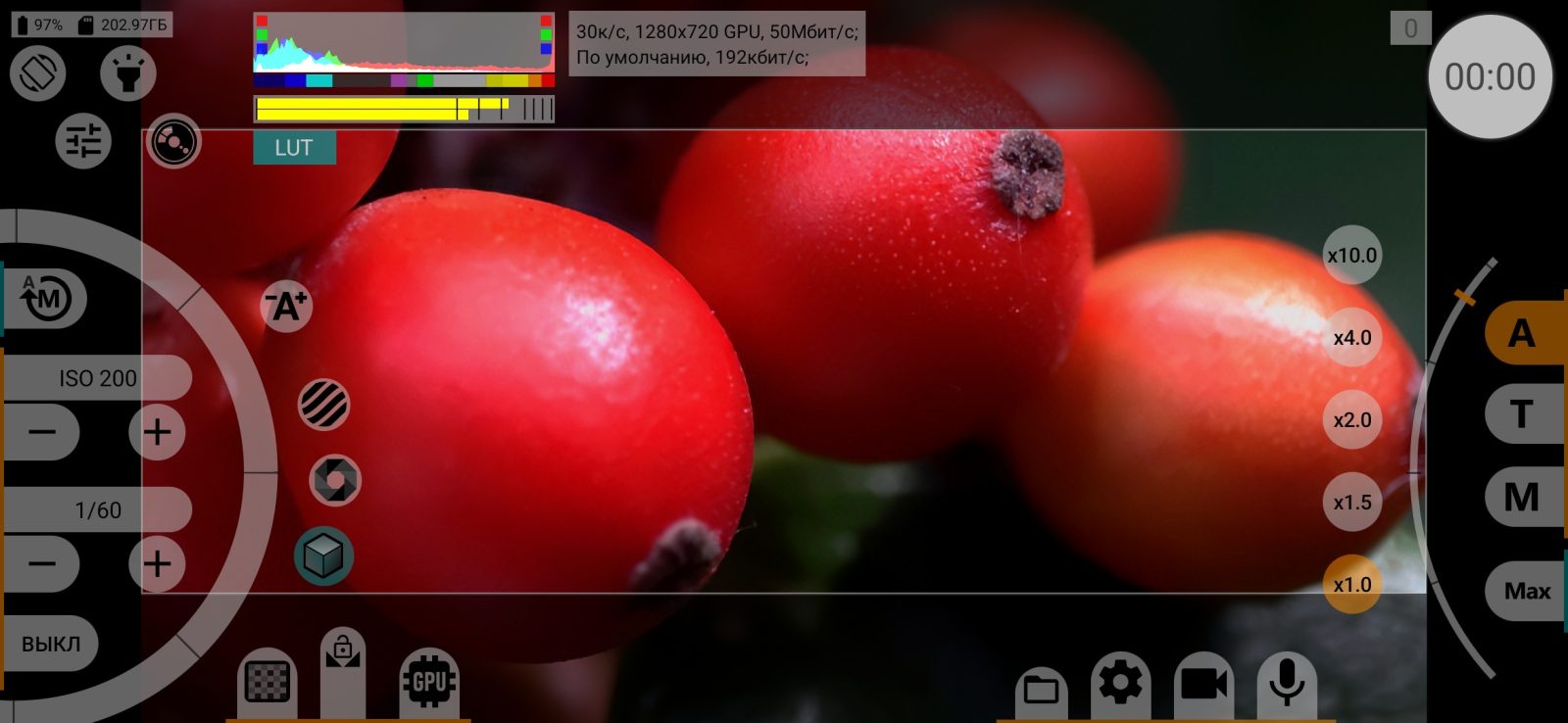

Кадровые линии
Кадровые линии поверх видоискателя (и на HDMI-мониторе):
- ВЫКЛ;
- По размеру видоискателя — пропорции видеокадра;

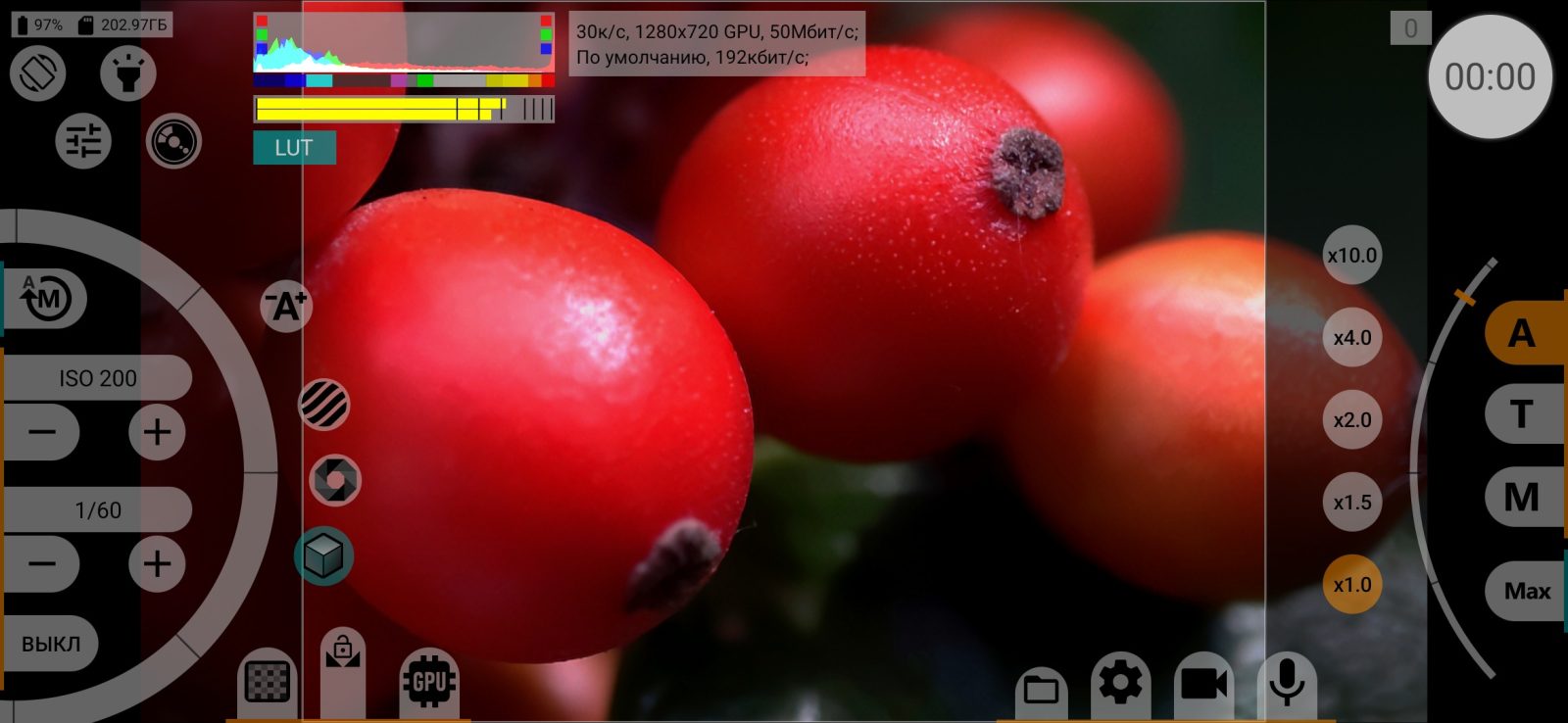

- фиксированные соотношения сторон от 1,00:1 до 2,76:1, в том числе 4:3, 16:9, 1,85:1, 2,39:1.
Хранится отдельно для каждой камеры. Деанаморфирование видоискателя учитывается.
Если запись через GPU обрезает кадр или деанаморфирует его (меню видео), строка закреплена и показывает получающиеся пропорции.

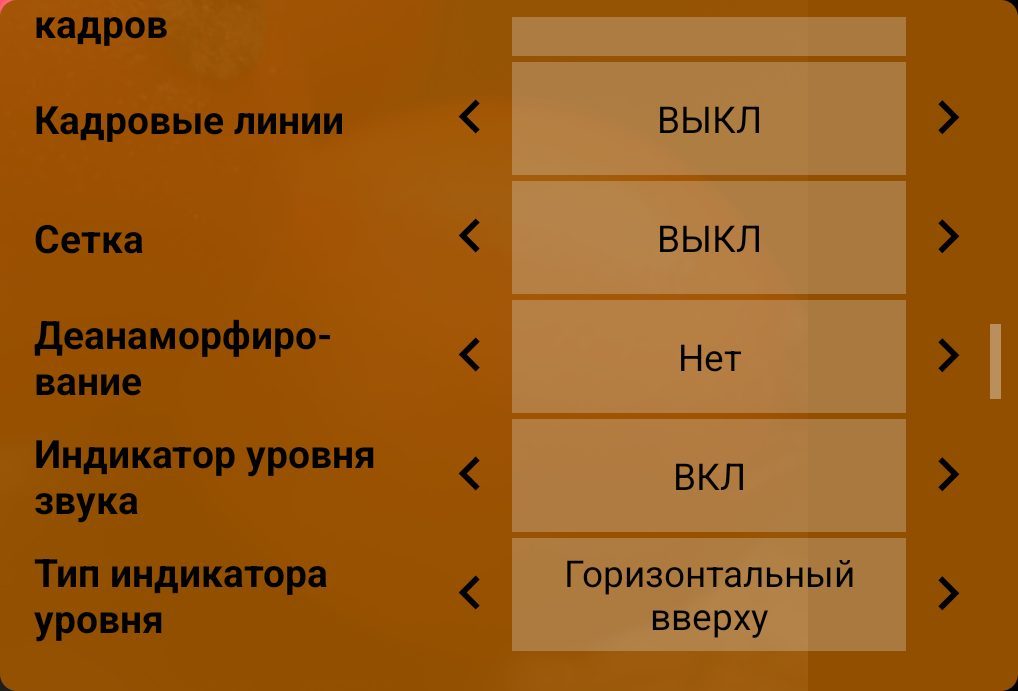

Сетка

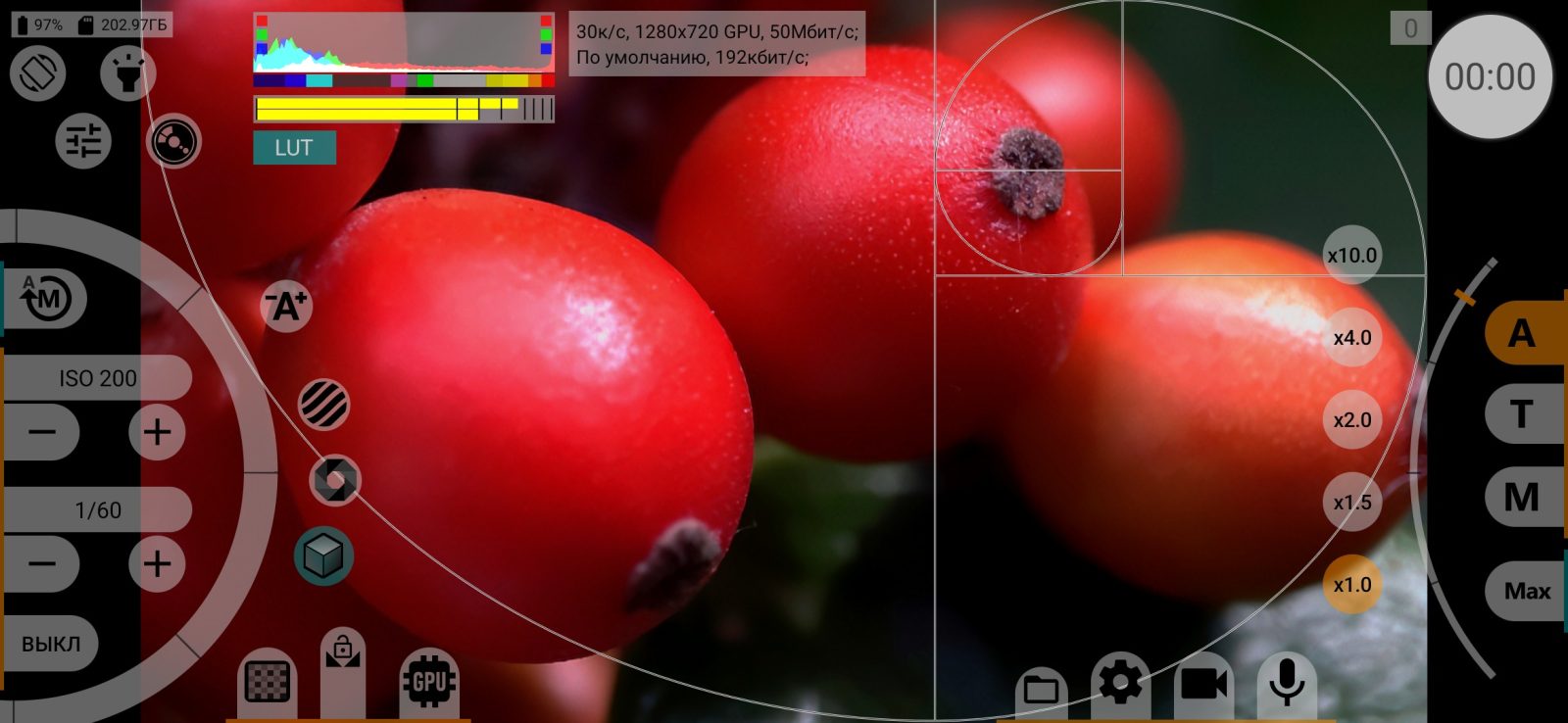

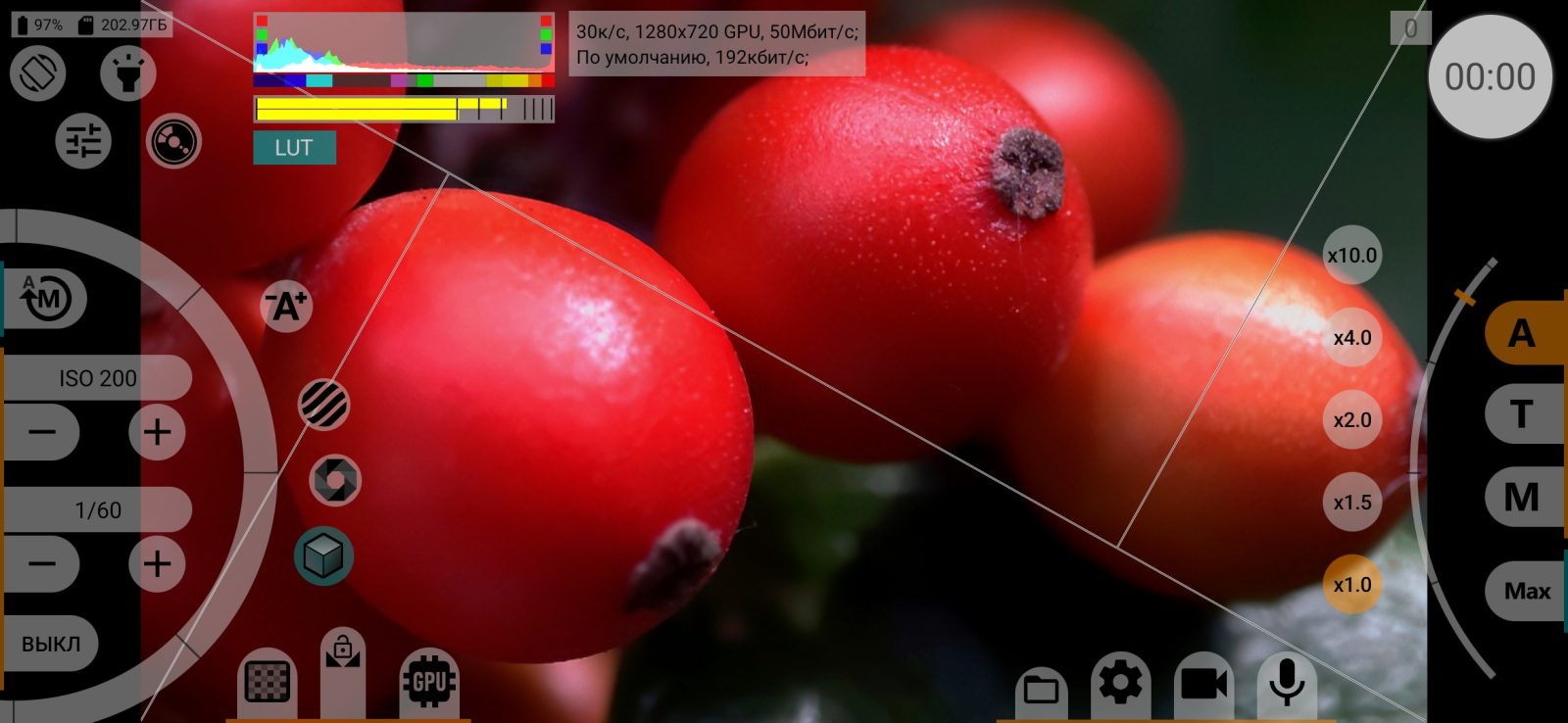

Сетки композиции поверх видоискателя и на HDMI-мониторе: 3×3, 3×3 Фибоначчи, 4×2, 4×4, 2×2, четыре золотые спирали и два золотых треугольника или ВЫКЛ. Хранится отдельно для каждой камеры.

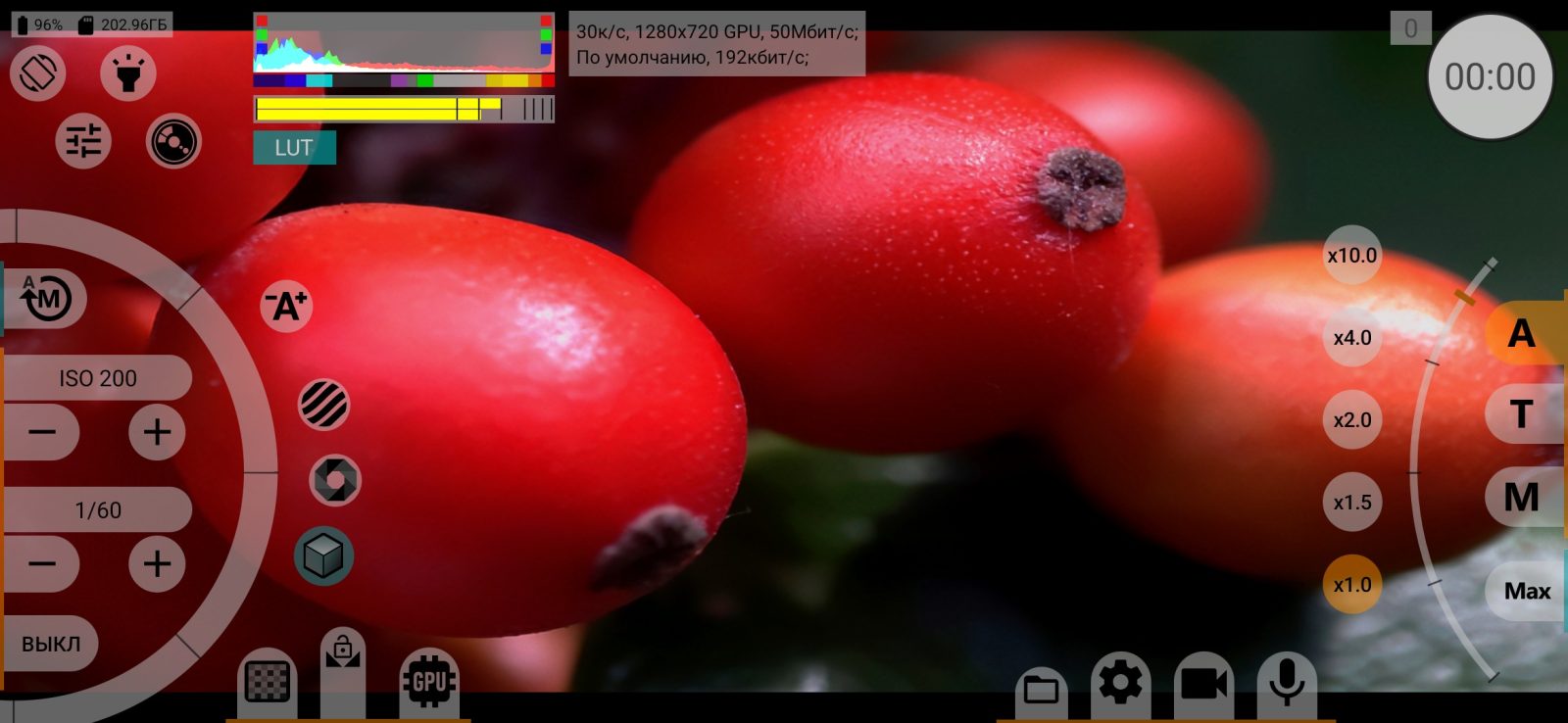

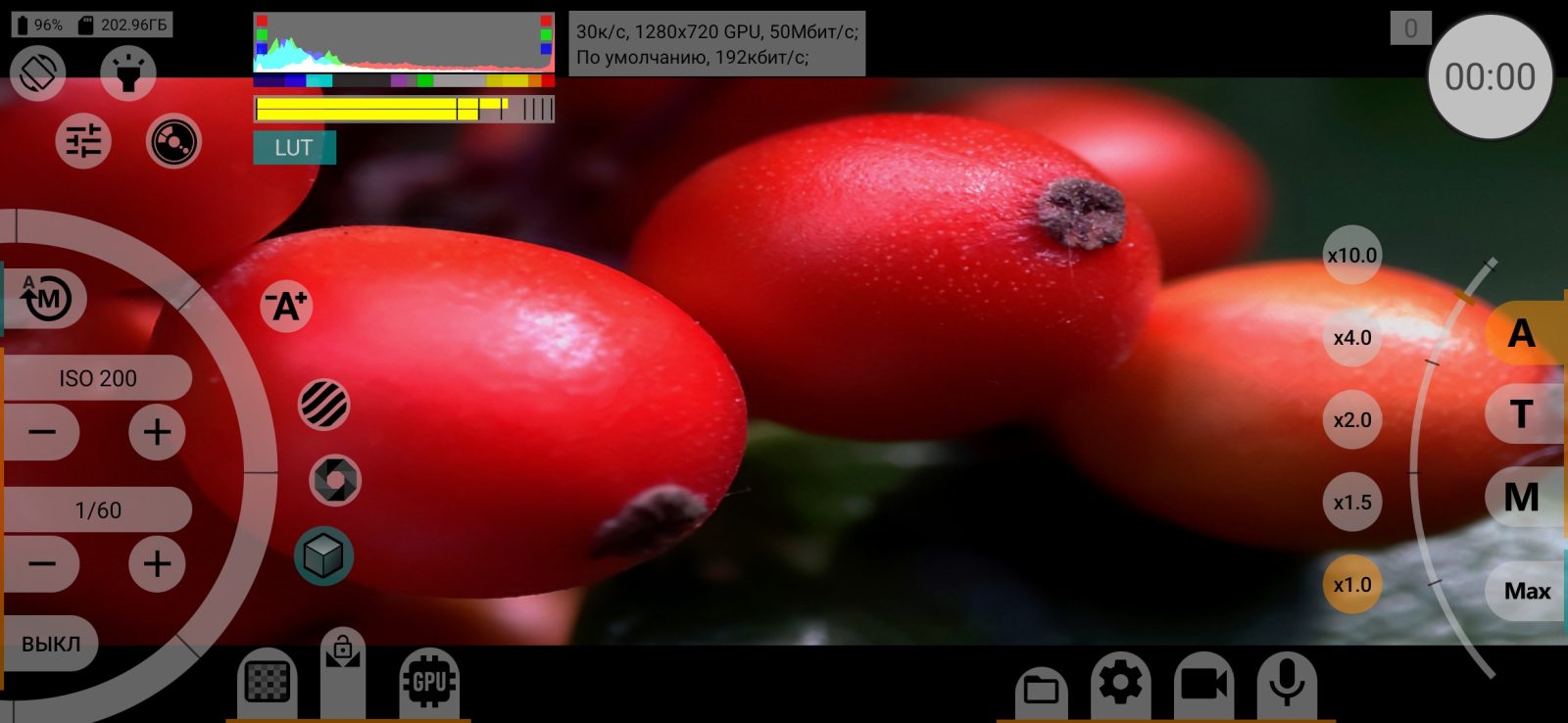

Деанаморфирование

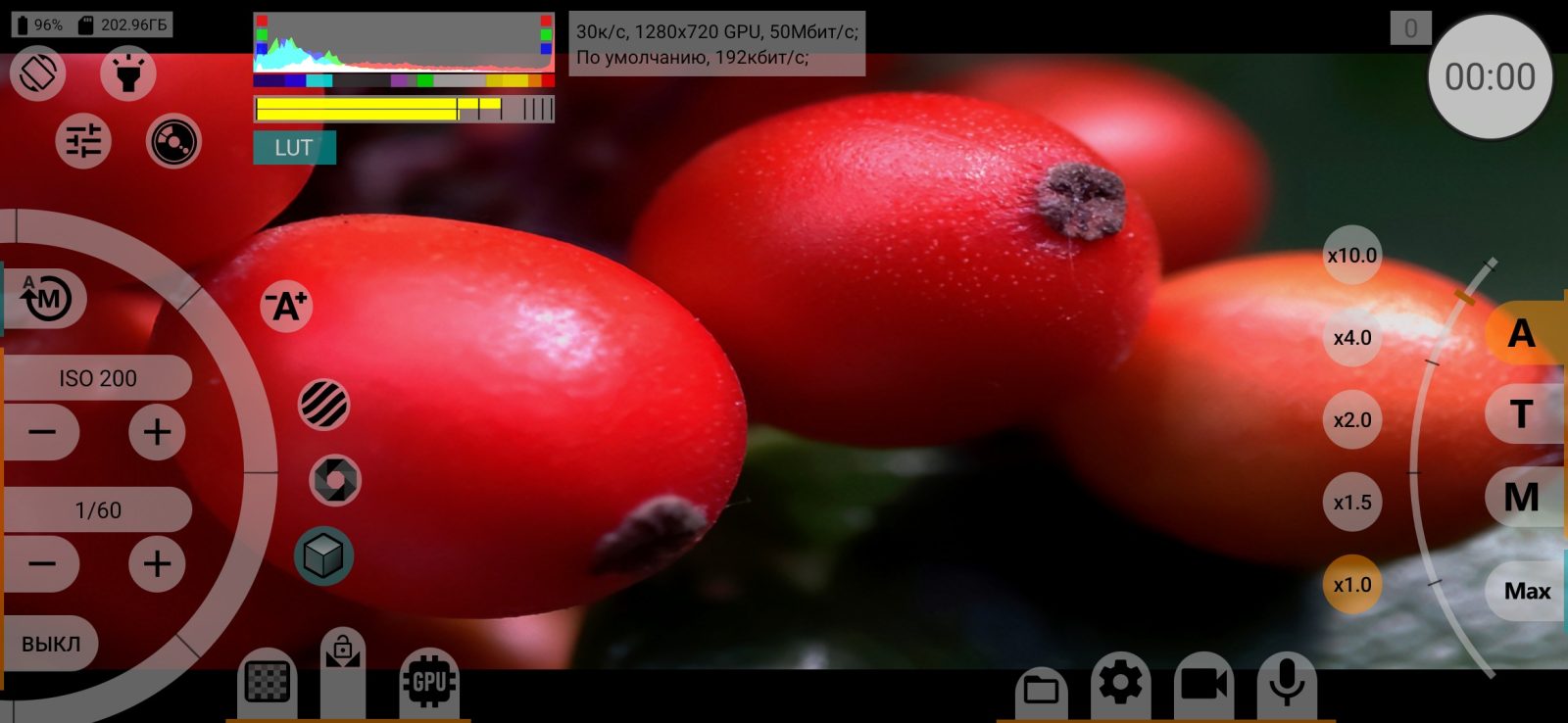

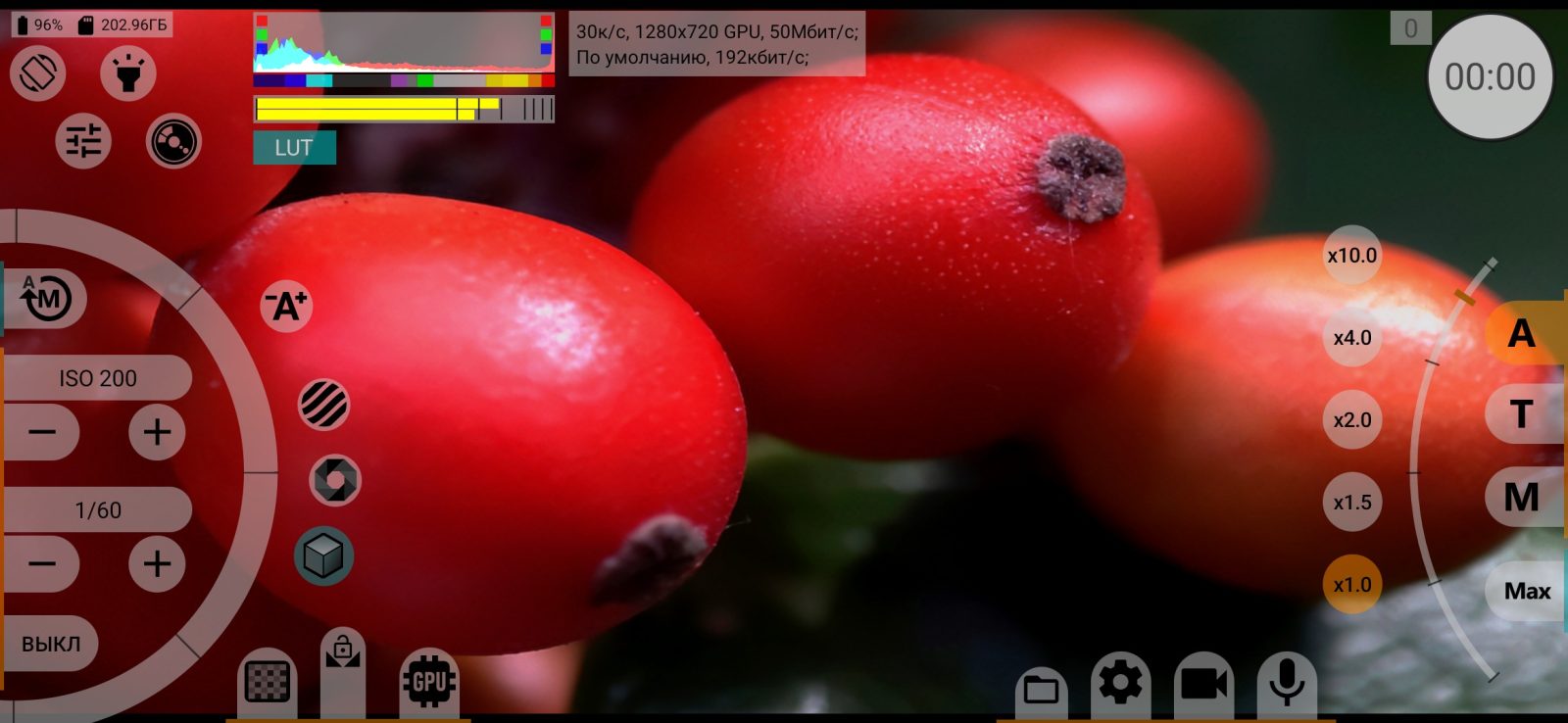

Растягивает изображение видоискателя по горизонтали для анаморфотных объективов, чтобы картинка была видна в настоящих пропорциях: Нет, 1.25x, 1.33x, 1.43x, 1.55x. Запись не меняется. Хранится отдельно для каждой камеры.
Закреплена, когда деанаморфируется само видео через GPU (меню видео).

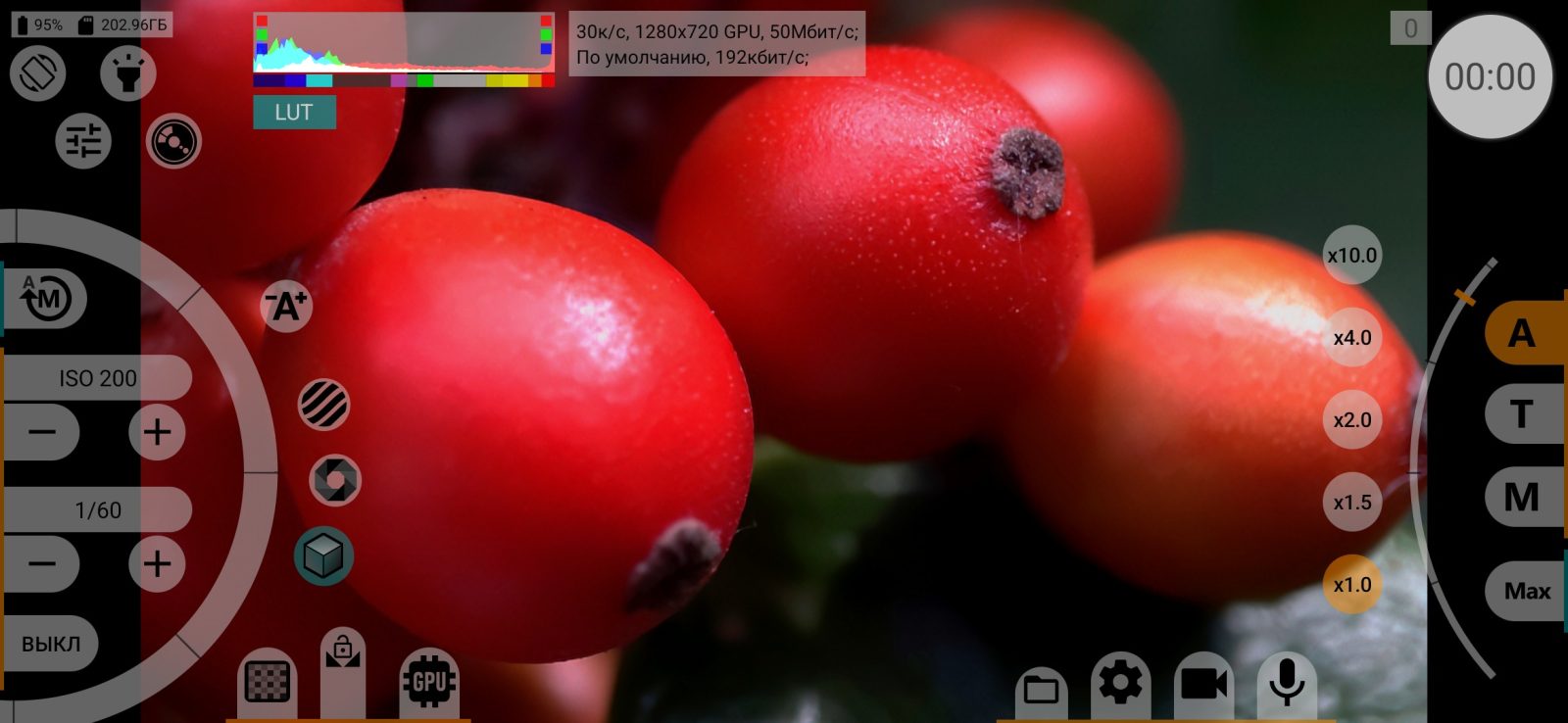

Индикатор уровня звука
Индикатор уровня звука на экране съёмки: ВЫКЛ / ВКЛ / Выключить во время записи. Нужен выбранный источник звука. По умолчанию: ВКЛ. Звук в записи не меняется.
Тип индикатора уровня
Вертикальный сбоку экрана или Горизонтальный вверху. По умолчанию: Горизонтальный вверху.
